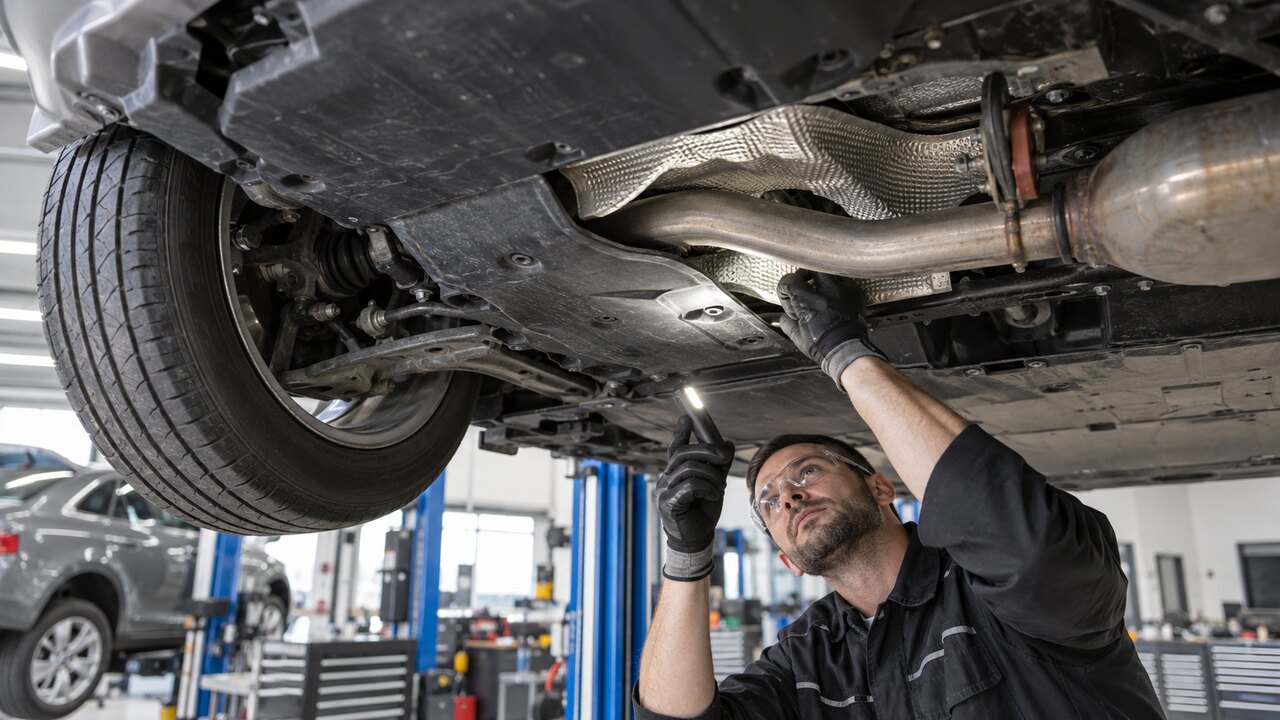

Проверка выхлопной системы и защиты двигателя после удара колесом

После сильного удара колесом нужно проверять не только шину, диск и подвеску, но и всё, что находится под днищем рядом с местом удара. Нагрузка может сместить подрамник, качнуть двигатель с коробкой на опорах, продавить защиту или согнуть теплозащитный экран. Из-за этого выпускная труба начинает касаться кузова, пластика или соседних узлов — появляются дребезг, гул, скрежет либо запах выхлопа.

Если в салоне пахнет выхлопными газами, под машиной висит крупная панель, слышен сильный металлический скрежет, видна течь или выпуск касается колеса, привода либо кузова, ехать дальше нельзя. Заглушите двигатель, выйдите на свежий воздух и организуйте эвакуацию. Угарный газ не имеет цвета, а негерметичный выпуск опасен даже тогда, когда машина продолжает нормально заводиться и не показывает ошибок.

Почему удар в колесо отражается на деталях под днищем

Колесо передаёт удар через ступицу, поворотный кулак, рычаги и подрамник. При сильной боковой или диагональной нагрузке эти детали могут сместиться относительно кузова. Одновременно силовой агрегат отклоняется на опорах. Иногда такого смещения достаточно, чтобы исчез безопасный зазор между выпускной трубой, теплозащитным экраном и нижней защитой.

Возможен и прямой контакт. Обломок бордюра, кусок льда или деформированный подкрылок бьёт по нижней панели. Пластик прогибается и касается горячего выпуска. Тонкий металлический экран получает вмятину и начинает звенеть на определённых оборотах. Резиновый подвес глушителя растягивается, а хомут, фланец или гибкая секция принимают нагрузку, на которую не рассчитаны.

Поэтому искать только «оторванный пластик» недостаточно. Осмотр выпуска стоит сопоставить с проверкой подрамника после удара и проверкой опор двигателя и коробки. Если первопричина — смещение подрамника или силового агрегата, новая панель тоже быстро начнёт тереться или греметь.

Когда нельзя ехать своим ходом

До сервиса можно осмотреть автомобиль снаружи на ровной площадке. Посветите фонариком под нижнюю кромку бампера и на видимую часть защиты, но не тянитесь к горячим деталям и не забирайтесь под машину. Штатный домкрат предназначен для замены колеса, а не для работы под кузовом: находиться под автомобилем, который держится только на нём, опасно.

Откажитесь от поездки, если есть хотя бы один из признаков:

• в салоне или рядом с моторным отсеком отчётливо пахнет выхлопом;
• из-под днища идёт необычный дым, не похожий на кратковременный пар в холодную погоду;
• защита касается дороги, колеса, привода или выпускной трубы;
• глушитель либо труба заметно провисли;
• при запуске, трогании или проезде неровности слышны сильные удары и скрежет;
• появились следы топлива, масла, охлаждающей или тормозной жидкости;
• колесо стоит криво, руль изменил положение или автомобиль плохо держит направление.

Не пытайтесь «проявить» неисправность долгой перегазовкой на месте. Выпуск быстро нагревается, и пластик или проводка рядом с ним могут начать плавиться. Громкий рокот также способен заглушить стук повреждённой подвески или привода.

Из чего состоит выпуск и что проверяют после удара

Компоновка зависит от автомобиля, но в выпускную систему обычно входят коллектор, турбокомпрессор на наддувном двигателе, каталитический нейтрализатор, датчики кислорода, гибкая секция, трубы, резонатор и глушитель. Элементы соединяются фланцами, хомутами или сварными швами и удерживаются резиновыми подвесами.

Рядом стоят теплозащитные экраны. Они уменьшают нагрев кузова, салона, топливного бака, проводки и магистралей. Двигатель и коробку снизу закрывают пластиковые, композитные или металлические панели. У некоторых машин отдельные аэродинамические щитки занимают значительную часть днища.

После удара важна не только целостность трубы. Мастер проверяет:

• герметичность соединений и гибкой секции;
• положение всей выпускной магистрали;
• состояние резиновых подвесов и металлических кронштейнов;
• зазоры до кузова, защиты, экранов, бака и трубопроводов;
• крепления нижних панелей и подкрылка;
• проводку и разъёмы датчиков;
• следы свежего контакта, нагрева и оплавления.

Даже целый выпуск может греметь о смещённый экран. И наоборот: защита может выглядеть почти нормально снаружи, но быть прижатой к трубе в скрытой зоне.

Как звук подсказывает направление поиска

Тонкий металлический звон на определённых оборотах часто создаёт теплозащитный экран или ослабший крепёж. Глухой удар при трогании и резком сбросе газа бывает, когда труба касается кузова, подвес выпуска порван либо двигатель слишком сильно перемещается на опорах. Шорох, который усиливается со скоростью, нередко издаёт пластиковая панель, касающаяся дороги, колеса или набегающего потока воздуха.

Громкий резкий рокот может указывать на трещину, разошедшийся фланец, повреждённую гофру или сорванную трубу. Свист под нагрузкой иногда появляется в месте небольшой утечки, но похожий звук способны создавать впуск, турбина и повреждённый подкрылок. По одной записи с телефона надёжно определить источник нельзя.

Перед визитом в сервис полезно записать условия появления шума:

• двигатель холодный или уже прогрет;
• звук есть на холостом ходу либо только при наборе оборотов;
• он появляется при разгоне, торможении двигателем или на неровностях;
• меняется ли шум при повороте руля;
• возник ли запах и при каких условиях он сильнее.

Такие наблюдения ускоряют поиск, но не заменяют осмотр на подъёмнике.

Как осматривают защиту двигателя

Сначала проверяют трещины, заломы, вырванные проушины и отсутствующий крепёж. Особое внимание уделяют зоне рядом с повреждённой колёсной аркой: деформированный подкрылок может затянуть под днище и прижать к выпуску. Если панель закрывает место удара, подрамник, поддон или трубу, её снимают.

Небольшая поверхностная потёртость сама по себе не всегда требует замены. Защиту можно оставить, если она сохранила форму, все точки крепления целы и есть безопасный зазор до горячих и движущихся деталей. Продольная трещина, сильный залом, оплавление или вырванное крепление обычно означают, что панель уже не выполняет свою функцию как задумано.

Случайный саморез — не полноценный ремонт. За тонким пластиком могут проходить провода и трубопроводы, а новое отверстие не устраняет деформацию панели. Нужны предусмотренные конструкцией клипсы, винты, направляющие и кронштейны подходящего размера. После сборки зазоры проверяют при разных положениях передних колёс и с учётом перемещения двигателя на опорах.

Теплозащитные экраны и безопасные зазоры

Тонкий алюминиевый экран легко согнуть, но править его вслепую нельзя. Сначала нужно понять, что находится с обратной стороны, почему экран сместился и сохранились ли штатные точки крепления. Экран не должен быть плотно прижат к трубе: воздушный промежуток тоже участвует в теплоизоляции.

Иногда дребезг устраняют заменой крепежа или штатной шайбы. Если металл порван вокруг отверстия, решение зависит от конструкции и размера повреждения. Проволока, пластиковая стяжка и другой случайный крепёж рядом с горячей трубой не подходят.

После восстановления измеряют или контролируют зазоры до кузова, топливного бака, тормозных и топливных магистралей, проводки и пластиковых элементов. Проверка только на холодном автомобиле неполна: при нагреве труба расширяется, а резиновые подвесы становятся податливее. Поэтому итоговый контроль проводят и после прогрева.

Как проверяют герметичность выпуска

При визуальном осмотре ищут трещины, свежие вмятины, разошедшиеся фланцы и копоть вокруг соединений. Копоть часто указывает на место выхода газов, но старый налёт мог остаться от прежнего дефекта. Подозрительную зону очищают и проверяют повторно.

В сервисе используют дымогенератор, контроль давления или другой метод, предусмотренный для конкретной системы. Закрывать работающую выхлопную трубу случайными предметами, искать утечку рукой на горячем металле или применять открытый огонь нельзя.

Особого внимания требует гибкая секция. После смещения двигателя она может растянуться, надорваться или получить внутреннее повреждение без заметной наружной трещины. Одновременно проверяют провода датчиков кислорода: натянутый жгут, разбитый разъём или контакт с горячей трубой способны вызвать ошибку и повредить проводку.

Отсутствие Check Engine не доказывает, что выпуск герметичен. Реакция электроники зависит от места утечки, её размера, расположения датчиков и алгоритмов конкретного автомобиля.

Подвесы, хомуты и фланцы

Резиновые подвесы должны удерживать выпуск без чрезмерного натяжения. Надрыв, сход со штыря или сильное растяжение меняют положение всей магистрали. При этом сама резина иногда остаётся целой, а металлический штырь изгибается или отрывается от сварного шва. Поэтому проверяют обе части крепления.

На фланцах оценивают равномерность соединения, состояние прокладки, болтов и резьбы. Внешне затянутый болт может оказаться погнутым. Деформированное соединение нельзя бесконечно дотягивать хомутом: иногда его нужно разобрать и заменить повреждённые элементы.

После ремонта выпуск осторожно перемещают в допустимых пределах и убеждаются, что он нигде не касается кузова. Затем двигатель запускают, прогревают и кратко проверяют систему в разных режимах по безопасной сервисной процедуре. Если контакт появляется только под нагрузкой, может понадобиться дополнительная проверка опор двигателя и положения подрамника.

Что проверить рядом с выпуском

Удар, который сместил защиту или выпуск, мог повредить и другие узлы. Полный осмотр включает:

• шину и диск, в том числе внутреннюю сторону обода;
• подкрылок и нижние крепления бампера;
• рычаги, шаровые опоры и поворотный кулак;
• подрамник и точки его крепления;
• привод, пыльники и сальник коробки;
• поддон двигателя и корпус коробки передач;
• тормозной шланг, провод датчика ABS и соседние разъёмы;
• опоры двигателя и коробки;
• днище, сварные швы и антикоррозионное покрытие.

Последовательность проверки повреждённой зоны подробно разобрана в статье о колёсной арке и внутреннем крыле после удара. Если колесо изменило положение, руль перестал стоять прямо или машина уходит в сторону, сначала восстанавливают повреждённые детали и геометрию, а уже затем проверяют углы установки колёс.

Типичные ошибки при диагностике и ремонте

Первая ошибка — сразу менять защиту, не выяснив, почему она прижалась к выпуску. Если подрамник или агрегат смещён, новая деталь вскоре окажется в том же положении.

Вторая — отгибать экран «чтобы не звенел», не контролируя расстояние до бака, кузова и магистралей. Исчезнувший звук ещё не означает, что тепловая защита работает правильно.

Третья — считать отсутствие ошибки двигателя подтверждением герметичности. Небольшая утечка, особенно в части системы после датчиков, может не вызвать предупреждения на панели.

Четвёртая — менять глушитель из-за любого дребезга. Источником бывает клипса защиты, ослабший экран, камень между панелями или погнутый кронштейн.

Пятая — временно подвешивать трубу пластиковой стяжкой. Рядом с выпуском она может расплавиться, а положение трубы не будет надёжно зафиксировано.

Наконец, не стоит окончательно подгонять выпуск до проверки кузовных размеров и положения подрамника. Установленная с натягом система быстрее разрушает гофру, подвесы и соединения.

Три практических сценария

После наезда на бордюр появился шорох на скорости

На месте звук почти не слышен, но с ростом скорости он усиливается. На подъёмнике выясняется, что край пластиковой защиты вышел из креплений и отклоняется потоком воздуха. Труба цела, следов контакта с ней нет. В таком случае восстанавливают штатные крепления или меняют повреждённую панель, а заодно проверяют подкрылок и нижнюю часть бампера.

После бокового удара появился дребезг на холостом ходу

Снаружи защита выглядит целой. Однако подрамник немного сместился, положение силового агрегата изменилось, и выпуск стал касаться экрана на определённых оборотах. Простое отгибание экрана убрало бы звук лишь временно. Правильная последовательность — проверить подрамник и опоры, восстановить положение узлов и только после этого выставить зазоры.

После ремонта в салоне пахнет выхлопом

Труба не провисает, громкого звука нет. Проверка герметичности выявляет повреждение гибкой секции, которая получила нагрузку при ударе. Рядом оказывается натянут провод датчика. После ремонта гофры и правильной укладки проводки систему снова проверяют на герметичность, а салон — на отсутствие запаха при работающей вентиляции.

Эти ситуации не заменяют диагностику конкретной машины. Они показывают, почему одинаковая жалоба может иметь разные причины и почему осматривать нужно всю цепочку повреждений.

Как принять автомобиль после ремонта

Попросите мастера объяснить, что было причиной шума или запаха и какие детали пришлось снять. В заказ-наряде должны быть понятны выполненные операции: замена панели, восстановление крепежа, ремонт соединения, проверка герметичности, контроль подрамника и опор. Формулировка «устранили шум» без перечня работ затрудняет последующую проверку.

На холодном и прогретом автомобиле не должно быть нового дребезга, запаха выхлопа и следов касания. Защита должна крепиться во всех предусмотренных точках, не провисать и не закрывать сервисные отверстия. После короткой контрольной поездки полезен повторный осмотр снизу: свежая копоть, блестящие потёртости и оплавленный пластик указывают, что проблема осталась.

Если удар затронул несколько кузовных элементов, заранее стоит разобраться в последовательности ремонта скрытых повреждений после ДТП. Сначала проводят диагностику и измерения, затем восстанавливают геометрию и только после этого окончательно собирают соседние узлы.

Практический чек-лист

• Остановиться при запахе выхлопа, дыме, скрежете или провисшей детали.
• Не залезать под автомобиль, стоящий только на штатном домкрате.
• Записать, когда появляется звук: на холодную, при разгоне, повороте или на неровности.
• Осмотреть видимые края защиты и подкрылка, не касаясь горячих деталей.
• На подъёмнике снять панели, которые закрывают повреждённую зону.
• Проверить выпуск на герметичность безопасным сервисным методом.
• Осмотреть гофру, фланцы, хомуты, подвесы и проводку датчиков.
• Проверить зазоры до экранов, кузова, бака, магистралей и пластика.
• Осмотреть подрамник, опоры силового агрегата, привод и подвеску.
• Использовать штатный крепёж, а не случайные саморезы, проволоку и стяжки.
• Повторить проверку после прогрева и контрольной поездки.
• Сохранить результаты диагностики и перечень заменённых деталей.

FAQ

Можно ли ехать, если защита провисла совсем немного?

Без осмотра нельзя понять, чего она касается и почему сместилась. Зазор, который есть на стоящей машине, может исчезнуть при разгоне, повороте или на неровности. Если панель цепляет дорогу, колесо, привод либо выпуск, движение нужно прекратить.

Почему дребезг слышен только на определённых оборотах?

На этих оборотах колебания двигателя и выпуска совпадают с собственной частотой экрана или панели. Причиной может быть ослабший крепёж, контакт трубы с кузовом или чрезмерное перемещение двигателя на опорах. Точное место находят при осмотре снизу.

Всегда ли нужно менять погнутый теплозащитный экран?

Нет. Решение зависит от состояния металла, креплений и зазоров. Экран с разрывами, выраженной коррозией или разрушенными точками фиксации чаще меняют. Прижимать его к трубе, чтобы убрать звук, нельзя.

Загорится ли Check Engine при утечке выхлопа?

Не обязательно. Всё зависит от места и размера утечки, расположения датчиков и логики блока управления. Отсутствие предупреждения не подтверждает герметичность.

Можно ли закрепить защиту пластиковыми стяжками до сервиса?

Рядом с горячими и движущимися деталями это небезопасно. Стяжка может расплавиться или отпустить панель. Если защита провисла и её нельзя безопасно снять по предусмотренной процедуре, лучше вызвать эвакуатор.

Нужен ли сход-развал после удара?

Если пострадали подрамник, рычаги, поворотный кулак или точки крепления подвески, углы установки колёс проверяют после механического ремонта. Замена одной нижней панели сама по себе такой проверки не требует.

Чем опасен запах выхлопа в салоне?

В выхлопных газах может присутствовать угарный газ. Он не имеет цвета и способен вызвать головную боль, слабость, потерю сознания и тяжёлое отравление. При запахе нужно остановиться, заглушить двигатель, выйти на свежий воздух и не продолжать поездку до устранения причины.
