Как проверить подрамник после удара: диагностика, замеры и приемка ремонта

После сильного удара в переднюю часть автомобиля подрамник нужно проверять, даже если колёса выглядят ровно, руль пока стоит прямо, а машину не уводит. Этот узел связывает точки крепления подвески, рулевого механизма и силового агрегата. Смещения на несколько миллиметров уже достаточно, чтобы изменить положение рычагов и рулевой рейки. Поэтому одного сход-развала после ДТП мало: нужны осмотр снизу, проверка болтов и посадочных мест, замеры контрольных точек, диагностика подвески и итоговая проверка геометрии после сборки.

Когда проверка подрамника обязательна

Подрамник обязательно проверяют после фронтального или углового удара, наезда колесом на высокий бордюр, попадания в глубокую яму и столкновения с жёстким препятствием. Неважно, пострадал ли передний бампер заметно: сила могла прийти через колесо и подвеску, почти не оставив явных следов снаружи.

Есть признаки, при которых откладывать диагностику особенно опасно:

• колесо стало ближе к переднему или заднему краю арки;
• зазор между шиной и крылом справа и слева различается;
• руль после удара стоит неровно;
• автомобиль тянет в сторону при движении или торможении;
• при разгоне, торможении и проезде неровностей появился стук, скрип или щелчок;
• шина начала задевать подкрылок;
• углы установки колёс не удаётся вывести в допуск обычной регулировкой;
• после регулировки руль быстро снова уходит от центрального положения.

Небольшая трещина на бампере не означает, что снизу всё цело. Пластик и поглотитель удара могут частично вернуть форму, а нагрузка тем временем пройдёт через ступицу, стойку или рычаг к подрамнику. Поэтому смотреть нужно не одну повреждённую деталь, а всю цепочку: колесо, ступицу, поворотный кулак, стойку, рычаг, опоры, рулевую тягу, подрамник и места его крепления к кузову.

Подрамник нельзя оценивать отдельно от силовой части кузова. Если удар был сильным, полезно проверить скрытые повреждения лонжерона. Даже исправный подрамник не займёт правильное положение, если смещена кузовная точка, к которой он крепится.

Что именно может повредиться

У стального подрамника после удара встречаются изгиб поперечины, складка металла, вытянутые отверстия, повреждение зоны около приварной гайки и нарушение сварного шва. Иногда деформация выглядит очевидно, но часто это лишь небольшое смещение, которое без сравнения размеров заметить трудно.

Алюминиевый подрамник может получить трещину или локальную деформацию. Такие детали нельзя нагревать и править «на глаз»: алюминий способен потерять расчётные свойства без понятных внешних признаков. Возможность ремонта определяют только по технологии производителя для конкретной модели. Если ремонт не предусмотрен, деталь меняют.

Бывает и так, что сам подрамник сохранил форму, а проблема находится рядом. После удара может смяться дистанционная втулка, вытянуться болт, повредиться резьбовая закладная или деформироваться посадочная площадка кузова. В результате узел смещается, хотя его поперечина выглядит ровной.

На осмотре обращают внимание на мелкие следы:

• свежий блеск или сбитое покрытие вокруг головки болта;
• трещину герметика возле точки крепления;
• сдвинутый отпечаток шайбы;
• разницу зазоров на симметричных участках;
• металл, который выглядит растянутым или волнистым;
• следы контакта рычага, колеса или подрамника с соседними деталями;
• повреждение антикоррозионного слоя в месте, где раньше не было ремонта.

Важно отличать последствия удара от следов обычного обслуживания. Например, метки инструмента на нескольких болтах могут остаться после замены рычагов. Но односторонний сдвиг шайбы, новый залом покрытия и изменившееся положение колеса вместе уже указывают, что нужны измерения, а не догадки.

Как начинается диагностика

Сначала состояние автомобиля фиксируют до разборки. Мастер фотографирует положение колёс в арках, зазоры справа и слева, положение руля, повреждённую сторону и доступные участки снизу. Эти снимки помогают связать внешние признаки с результатами последующих замеров и не потерять исходную картину после снятия деталей.

Затем проверяют размер, состояние и давление шин. Разное давление само по себе может вызывать увод и мешать правильно оценить поведение машины. Также смотрят диски: после удара через колесо погнутый диск или повреждённая шина способны добавить вибрацию и увести диагностику в сторону.

Если автомобиль технически допускает движение, проводят короткую проверочную поездку на безопасном участке. Отмечают, возвращается ли руль после поворота, есть ли постоянный увод, меняется ли траектория при торможении, появились ли новые шумы. Ехать на машине с повреждённым колесом, сильным стуком, течью или сомнительным рулевым управлением нельзя — в таком случае автомобиль доставляют в сервис на эвакуаторе.

После подъёма снимают защиту двигателя и другие элементы, которые закрывают подрамник. Осмотр через щель в пластике не даёт полной картины. Зоны швов, кромок и креплений очищают от грязи, не повреждая покрытие. Работают при ярком направленном свете и обязательно сравнивают правую и левую стороны.

Если удар пришёлся через колесо, отдельно ищут следы контакта шины с подкрылком, рычага с кузовом и деталей подвески друг с другом. Такие отметины иногда точнее показывают направление смещения, чем повреждение бампера.

Проверка крепежа и посадочных мест

Каждый болт оценивают не только по принципу «есть или нет». Важно, входит ли он без перекоса, цела ли резьба, не вытянуто ли отверстие, не сместилась ли втулка и плотно ли прилегают соединяемые поверхности. Болт, затянутый с большим усилием, ещё не подтверждает правильную посадку. При перекосе он способен стянуть детали, оставив подрамник смещённым и нагруженным.

Если подрамник снимали или ослабляли, проверяют требования производителя к крепежу. Растяжимые одноразовые болты после демонтажа меняют. Их повторная установка может дать неверное усилие затяжки и привести к ослаблению соединения. Финальную затяжку выполняют заданным моментом и, когда это предусмотрено, с доворотом на установленный угол.

Недопустимо исправлять смещение самодельными шайбами, произвольно растачивать отверстия или заваривать их без заводской технологии. Такие решения меняют положение узла и расчётную работу крепления. Внешне автомобиль может стать ровнее, но предсказуемость подвески и прочность соединения останутся под вопросом.

Отдельно осматривают кузовные площадки над подрамником. Если металл вокруг крепления пошёл складкой или закладная гайка сдвинулась, замена одного подрамника не устранит причину. Сначала требуется восстановить базовые точки кузова, затем ставить исправные детали и повторять измерения.

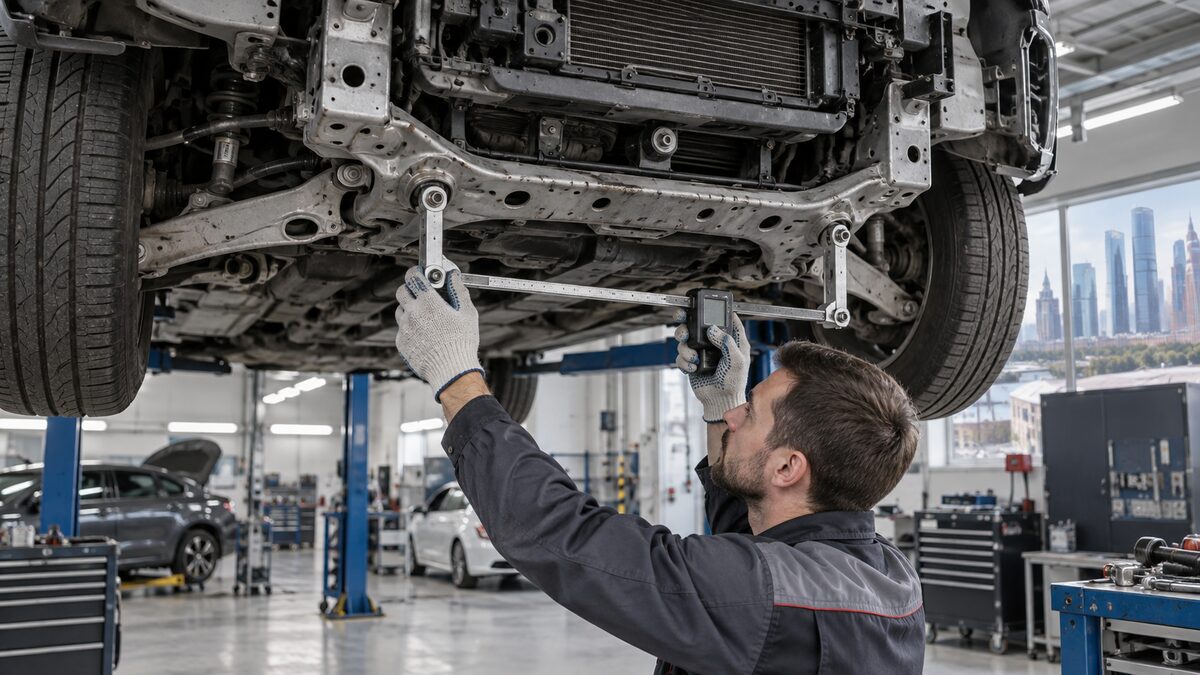

Как измеряют геометрию

Первичная проверка включает сравнение диагоналей и расстояний между контрольными точками. Измерять нужно не удобные края детали, а технологические отверстия и центры креплений, указанные в ремонтной документации. Случайные точки могут дать похожие цифры и создать ложное ощущение, что всё в порядке.

Одной диагонали тоже недостаточно. Подрамник может остаться ровным по собственным размерам, но повернуться целиком относительно кузова. Поэтому сравнивают продольные, поперечные и диагональные размеры, а также положение узла по высоте. Полученные значения сопоставляют с данными для конкретной модели и модификации автомобиля.

Если ручные замеры дают спорный результат или кузовные точки могли сместиться, автомобиль устанавливают на измерительную систему либо стапель. Электронная система показывает положение контрольных точек в трёх плоскостях. Так можно понять, где находится источник отклонения: в подрамнике, лонжероне, поперечине кузова или посадочной площадке.

Такая проверка особенно нужна, когда уже заменили рычаг или стойку, а колесо всё равно стоит неправильно. Логика кузовных измерений и последовательность восстановления подробнее разобраны в материале про восстановление геометрии кузова после удара.

Диагностика подвески и рулевого управления

Даже если главный удар пришёлся в подрамник, нельзя ограничиваться только им. Проверяют рычаги, шаровые опоры, сайлентблоки, поворотный кулак, ступичный узел, стойку, опорный подшипник и рулевые тяги. На каждой детали ищут изгиб, трещины, повреждения пыльников, необычные следы контакта и разницу между правой и левой сторонами.

Люфт нужно проверять инструментально. Простого раскачивания колеса руками бывает недостаточно: небольшое повреждение шарнира или ступицы под нагрузкой проявляется иначе, чем на вывешенном автомобиле. Если есть сомнения в форме рычага или кулака, их сравнивают с эталонной деталью или проверяют по контрольным размерам.

Рулевая рейка на многих автомобилях закреплена прямо на подрамнике. После удара осматривают её корпус, крепления, пыльники, разъёмы и трубки. Проверяют, не возникло ли натяжение рулевого вала и одинаково ли руль поворачивается в обе стороны. Смещённая рейка меняет исходное положение тяг и может дать разное число оборотов руля вправо и влево.

Нельзя маскировать проблему перестановкой руля на шлицах или заметно разной длиной рулевых тяг. Так можно получить визуально прямой руль, но оставить рейку вне центра и сохранить неправильную геометрию. Сначала находят и устраняют причину смещения, затем центрируют рулевой механизм и регулируют углы.

Если подрамник служит опорой двигателя или коробки передач, проверяют и опоры силового агрегата. После удара резина опоры может надорваться, кронштейн — погнуться, а сам агрегат — сместиться. Признаками становятся вибрация, удар при переключении режима трансмиссии, стук при разгоне и натянутые шланги или проводка.

Сход-развал — контроль, а не лечение

Стенд сход-развала нужен, но он не заменяет осмотр и кузовные измерения. Правильная последовательность такая: сначала находят деформированные детали и проверяют базовые точки, затем ремонтируют кузов при необходимости, устанавливают и центрируют подрамник, собирают подвеску и только после этого проверяют углы установки колёс.

Если начать с регулировки повреждённого автомобиля, часть значений иногда удаётся формально вывести в зелёную зону. Для этого одну тягу выкручивают сильнее другой или используют весь доступный диапазон регулировки. На распечатке отдельные цифры выглядят нормально, но рейка остаётся не по центру, колёса стоят несимметрично, а причина отклонения не устранена.

В итоговой распечатке смотрят не только схождение. Важны развал, продольный наклон оси поворота, разница параметров справа и слева, положение осей и геометрическая ось движения автомобиля. На машинах, где развал штатно не регулируется, заметное отклонение особенно важно: его нельзя списывать на необходимость «ещё немного подкрутить».

После регулировки полезно сопоставить цифры с реальным поведением машины. Руль должен стоять прямо, автомобиль — сохранять направление на ровной дороге, а число оборотов руля вправо и влево не должно заметно различаться. Владельцу стоит получить распечатку до и после регулировки либо как минимум итоговый документ с измеренными параметрами.

Когда подрамник меняют, а когда ремонтируют

Решение зависит от материала, характера повреждения и требований производителя. Подрамник обычно меняют при трещинах, выраженных складках, разрыве сварного шва, деформации отверстий, повреждении резьбовых закладных и невозможности вернуть контрольные размеры разрешённым способом.

Для многих алюминиевых подрамников правка не предусмотрена вообще. Подходящая замена должна соответствовать не только модели автомобиля, но и конкретной модификации: типу двигателя, привода, коробки передач и рулевого механизма. Внешне похожая деталь может отличаться точками крепления или геометрией.

Небольшая корректировка стального подрамника возможна лишь тогда, когда её допускает ремонтная технология. Работу выполняют после точных измерений, а результат проверяют повторно. Оценки «деталь встала на болты» недостаточно. Болты могут притянуть узел с внутренним напряжением, которое позже проявится скрипом, смещением углов и ускоренным износом сайлентблоков.

Перед заменой составляют список сопутствующих деталей. В него могут войти новые болты, втулки, опоры агрегата, повреждённая защита, пыльники и крепёжные клипсы. Это позволяет не собирать узел на старых одноразовых болтах и не оставлять защиту закреплённой в половине штатных точек.

Если подрамник поддерживает двигатель или коробку, агрегат заранее фиксируют специальной траверсой. После установки проверяют, что шланги, трубки, проводка и рулевой вал не натянуты и не касаются горячих или подвижных частей. Соединения затягивают в предусмотренной последовательности, затем повторяют контрольные замеры и выполняют сход-развал.

Типичные ошибки после удара

• Меняют только явно погнутый рычаг, не проверяя контрольные точки подрамника и кузова.
• Считают ровное положение руля доказательством исправности, хотя его можно временно получить регулировкой тяг.
• Осматривают подрамник через отверстия в защите, не снимая её и не очищая зоны крепления.
• Проверяют только одну диагональ и не замечают, что весь подрамник повёрнут относительно кузова.
• Повторно устанавливают растяжимые болты, хотя производитель требует новые.
• Правят алюминиевую деталь нагревом без разрешённой технологии.
• Делают сход-развал до восстановления геометрии и принимают зелёные значения на экране за полный диагноз.
• Игнорируют трещины покрытия, складки герметика и смещённые отпечатки шайб.
• Центрируют руль, не проверив положение рулевой рейки.
• Выдают автомобиль без контрольной поездки, повторного осмотра и итоговой распечатки стенда.

Практический пример: колесо ушло назад после углового удара

Представим, что автомобиль получил удар в левый передний угол. Бампер треснул, крыло смялось, а левое колесо оказалось ближе к заднему краю арки. Замена бампера и крыла решит только внешнюю часть проблемы. Начинать нужно с колеса и шины, затем проверять ступицу, поворотный кулак, рычаг, стойку и точки подрамника.

Допустим, при осмотре заметили смещённый отпечаток у левого заднего болта подрамника, а диагональный размер отличается от правой стороны. Это ещё не готовый диагноз. Мастер должен проверить, сместился ли сам подрамник, деформировалась ли его втулка или ушла кузовная площадка вместе с лонжероном.

В первом сценарии измерения показывают, что кузовные точки находятся в допуске, рычаг погнут, а исправный подрамник просто развернуло на креплениях. Тогда рычаг меняют, подрамник ослабляют и центрируют по технологии, устанавливают требуемый новый крепёж, затягивают соединения в нужной последовательности и выполняют сход-развал.

Во втором сценарии отклонена точка кузова. Если сразу поставить новый подрамник и силой совместить отверстия, узел окажется под напряжением, а колесо может так и не вернуться в правильное положение. Здесь сначала восстанавливают кузовную геометрию на стапеле, подтверждают размеры, затем устанавливают исправные детали подвески и проводят финальную регулировку.

Поэтому предварительная оценка повреждений после ДТП строится на осмотре, частичной разборке и измерениях. Фотографии бампера помогают понять внешний масштаб, но не показывают состояние креплений подрамника и скрытых силовых точек.

Как принять автомобиль после ремонта

Сначала попросите перечень заменённых и отремонтированных деталей. Уточните, снимали или ослабляли ли подрамник, меняли ли его крепёж и проводились ли кузовные измерения. Если вам говорят только о сход-развале, спросите, как проверили посадочные места и контрольные точки до регулировки.

Осмотрите нижнюю часть автомобиля вместе с мастером. На доступных креплениях не должно быть перекоса, сорванных граней, свежего повреждения резьбы, самодельных шайб и участков голого металла без защиты. Нижние кожухи должны стоять во всех штатных точках, а шланги и проводка — проходить без натяга и контакта с горячими или движущимися деталями.

Попросите показать итоговую распечатку сход-развала. Смотрите не только на зелёный цвет, но и на разницу параметров между сторонами. Если какой-то угол заметно отличается, мастер должен объяснить причину и связь с конструкцией конкретного автомобиля.

Контрольную поездку проводите на ровной дороге и без громкой музыки. Руль должен стоять прямо, машина — сохранять направление без постоянного подруливания. При спокойном разгоне, торможении и проезде мелких неровностей не должно появляться новых стуков, щелчков или вибрации. Учитывайте уклон дороги и боковой ветер: короткий увод на одном участке ещё не доказывает неисправность, поэтому поведение лучше проверить в нескольких безопасных условиях.

После поездки полезно ещё раз осмотреть доступные соединения. Не должно быть течей, свежих следов контакта и смещения защит. Сохраните заказ-наряд, перечень деталей, результаты кузовных измерений и распечатку сход-развала. Эти документы помогут, если позже появятся вопросы к положению руля, износу шин или шумам.

Чек-лист владельца

• Расскажите мастеру, куда пришёлся удар и было ли прямое воздействие на колесо.
• Упомяните наезд на бордюр, яму или препятствие, даже если на кузове почти нет повреждений.
• До ремонта сфотографируйте положение колёс в арках и положение руля.
• Проверьте давление и размер шин, чтобы исключить ложный увод.
• Уточните, снимали ли нижнюю защиту для полноценного осмотра.
• Спросите, проверены ли все точки крепления подрамника и кузовные площадки над ними.
• Попросите осмотреть рычаги, ступицы, стойки, рулевую рейку и опоры силового агрегата вместе с подрамником.
• Уточните, какие контрольные размеры использовали и есть ли отклонения кузовных точек.
• Если подрамник снимали, узнайте, заменён ли одноразовый крепёж.
• Убедитесь, что затяжка выполнена по моменту и углу, предусмотренным для этой модели.
• Не соглашайтесь считать сход-развал единственной проверкой после сильного удара.
• Получите итоговую распечатку углов установки колёс.
• Проведите контрольную поездку без музыки и оцените положение руля, шумы, вибрацию и увод.
• Сохраните заказ-наряд, результаты измерений и список установленных деталей.

FAQ

Можно ли ездить, если подрамник немного смещён?

Без измерений нельзя определить ни точную величину смещения, ни его последствия. Подрамник задаёт положение деталей подвески и рулевого управления, поэтому затягивать с диагностикой не стоит. Если удар был сильным, колесо изменило положение, появился стук или есть сомнения в рулевом управлении, безопаснее доставить машину в сервис на эвакуаторе.

Покажет ли сход-развал кривой подрамник?

Стенд покажет возможное следствие: отклонение углов, разницу между сторонами или неправильное положение осей. Но он не всегда укажет, какая именно деталь деформирована. Для точного диагноза нужны осмотр снизу, проверка подвески и замеры контрольных точек подрамника и кузова.

Обязательно ли менять подрамник после любого удара?

Нет. Если размеры соответствуют данным производителя, швы и отверстия целы, а крепления не смещены, подрамник можно оставить. Решение принимают по результатам диагностики и допустимой ремонтной технологии, а не по возрасту автомобиля или внешнему виду бампера.

Можно ли выправить стальной подрамник?

Иногда небольшая корректировка допустима, но только если её разрешает технология для конкретной детали. Нужны точные замеры до и после работы. Трещины, выраженные складки, повреждённые отверстия и закладные часто становятся основанием для замены. Правка «до совпадения болтов» не считается проверенным ремонтом.

Почему после ремонта руль стоит криво?

Причиной могут быть неверная центровка подрамника, неодинаковая регулировка рулевых тяг, не найденная деформация детали подвески или ошибка при сход-развале. Просто переставлять руль на шлицах нельзя: сначала нужно найти геометрическую причину и проверить, находится ли рулевая рейка в центральном положении.

Почему углы на стенде зелёные, а автомобиль всё равно уводит?

На поведение влияют не только регулируемые углы. Возможны разное давление или повреждение шин, смещение задней оси, несимметричное положение подрамника, неисправность тормозов, деформация деталей подвески и уклон дороги. Нужна последовательная проверка, а не повторная регулировка одной рулевой тяги.

Нужна ли повторная проверка после ремонта?

После серьёзного ремонта полезно пройти контроль в срок, который укажет сервис с учётом выполненных работ. Не ждите планового визита, если появился стук, вибрация, увод, изменилось положение руля или шина начала задевать подкрылок. В таком случае автомобиль нужно проверить сразу.

Какие документы стоит забрать из сервиса?

Сохраните заказ-наряд с перечнем работ и деталей, результаты измерения кузовных точек, если оно проводилось, и итоговую распечатку сход-развала. По возможности попросите отметить, какой крепёж заменили и какие значения получили после сборки. Это не формальность: документы позволяют сравнить состояние автомобиля при повторной диагностике.
