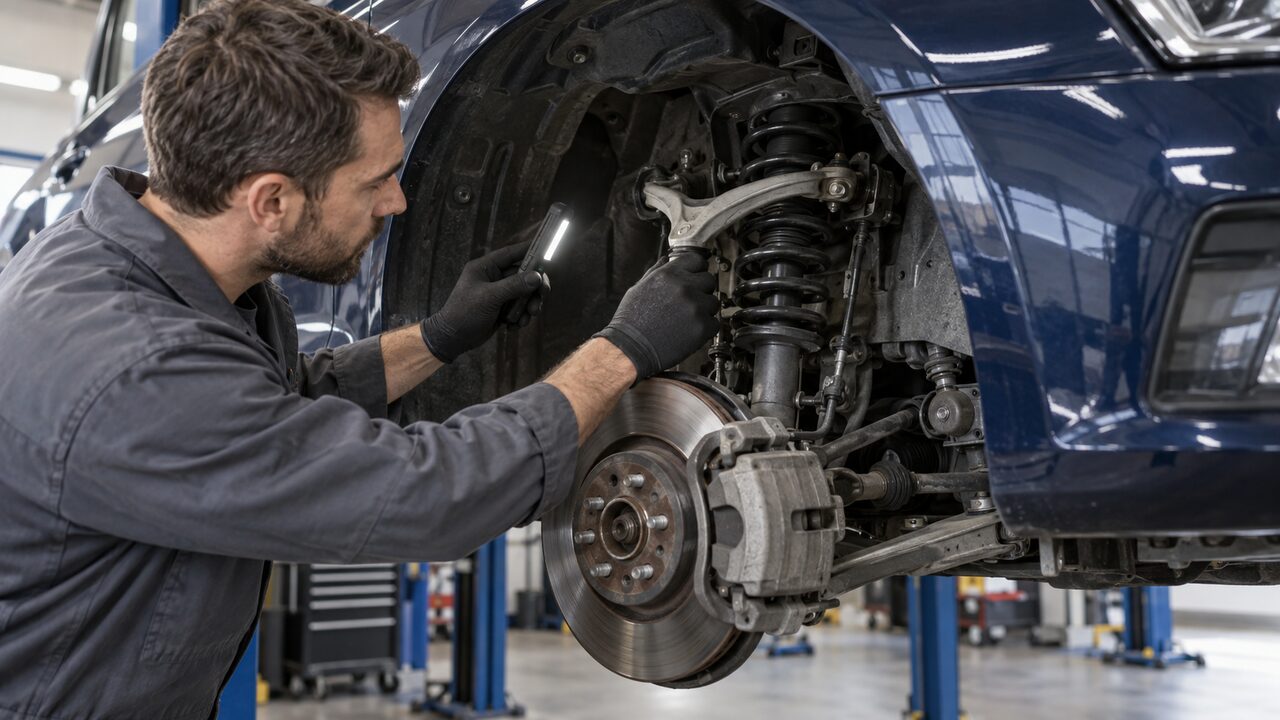

Проверка верхнего рычага подвески после удара колесом

После удара колесом верхний рычаг нужно проверить даже тогда, когда на нём нет заметного изгиба. Осматривают сам рычаг, шаровую опору, сайлентблоки и точки крепления, а затем измеряют геометрию подвески. Небольшое смещение может изменить развал или продольный наклон оси поворота: машину начинает тянуть в сторону, руль хуже возвращается, шина изнашивается по одному краю.

Если колесо явно перекошено, касается арки, шина теряет давление, слышен металлический скрежет или автомобиль резко уводит, ехать своим ходом нельзя — нужен эвакуатор. Когда опасных признаков нет, допустима только короткая и осторожная поездка до сервиса, без высокой скорости и резких манёвров.

Есть ли в машине верхний рычаг

Отдельный верхний рычаг есть не у каждой подвески. Его используют в двухрычажных и некоторых многорычажных схемах. Он соединяет кузов, раму или подрамник с верхней частью поворотного кулака и задаёт траекторию движения колеса.

В подвеске типа MacPherson отдельного верхнего рычага обычно нет: положение верхней точки определяют стойка и её опора. Поэтому искать или заказывать деталь только по названию модели нельзя. Сначала уточняют конструкцию конкретной модификации по VIN и каталогу.

Сам рычаг тоже может быть устроен по-разному. В нём бывает одна или две внутренние опоры, сменные либо запрессованные сайлентблоки, отдельная или встроенная шаровая опора. Штампованная стальная деталь иногда плавно гнётся, а литая или алюминиевая может получить трещину возле ребра или проушины, сохранив на первый взгляд нормальную форму.

Что может пострадать при ударе

При попадании в глубокую яму нагрузка чаще направлена вверх и назад. Удар о бордюр или другое колесо добавляет боковую составляющую. Если в этот момент руль был повёрнут, усилие распределяется между рычагом, шаровой опорой, кулаком и рулевыми деталями несимметрично.

После такого контакта возможны:

• изгиб или скручивание тела рычага;
• трещина возле шаровой опоры, сварного шва, ребра или проушины;
• разрыв сайлентблока или смещение его втулки;
• деформация отверстия, повреждение болта или резьбы;
• смещение кронштейна на кузове, раме или подрамнике;
• повреждение шаровой опоры без заметной деформации рычага;
• контакт рычага с пружиной, стойкой, колесом или кузовом;
• изменение развала и кастера, которое не удаётся убрать штатной регулировкой.

Удар редко приходится только на одну деталь. Поэтому по фотографии нельзя уверенно решить, что машине нужен именно верхний рычаг. Проверять следует весь путь нагрузки: диск, шину, ступицу, поворотный кулак, соседние рычаги и рулевые элементы.

Когда нельзя продолжать движение

Остановите автомобиль и вызывайте эвакуатор, если:

• верх колеса заметно наклонён внутрь или наружу;
• колесо сместилось в арке и задевает подкрылок либо кузов;
• на рычаге видны трещина, залом или оторванная проушина;
• на боковине шины есть порез или вздутие, давление быстро падает;
• при повороте слышны сильный стук, скрежет или щелчки;
• руль стал непривычно тугим, не возвращается или машина меняет траекторию при торможении;
• тормозной шланг повреждён, а провод датчика ABS натянут или перетёрт;
• шаровая опора вышла из посадки или имеет явно большой люфт.

Не пытайтесь «проверить, как едет» разгоном по прямой. Неизвестно, какой запас прочности остался у треснувшего рычага или повреждённого шарнира. Следующая яма либо резкое торможение могут сильнее изменить положение колеса.

Какие признаки появляются позже

После умеренного удара автомобиль иногда сохраняет управляемость. Симптомы становятся заметны через несколько поездок: руль стоит немного боком, машину приходится постоянно подруливать, на неровностях появился одиночный стук, а одно плечо протектора стирается быстрее. Иногда руль по-разному возвращается после правого и левого поворота.

Не стоит сразу списывать всё на «сбитый сход-развал». Изменившийся развал может указывать не только на рычаг, но и на шаровую опору, кулак, стойку или точку крепления. Изменение кастера бывает связано со смещением колеса вперёд или назад. Причиной стука может оказаться люфт шарнира, разрыв резины или контакт деталей. Задача диагностики — разделить эти причины, а не подобрать запчасть по одному симптому.

Как проверяют верхний рычаг после удара

1. Уточняют обстоятельства

Мастеру полезно знать направление удара, примерную скорость и положение руля. Важно перечислить, что изменилось сразу: появился ли увод, повернулся ли руль, начался ли шум. Фотографии положения колеса до перевозки помогут восстановить картину, но измерений не заменят.

2. Начинают с шины и диска

Сначала исключают повреждения, которые мешают безопасной диагностике: разрыв корда, трещину диска, потерю давления, сильное радиальное или боковое биение. Погнутый диск сам по себе способен вызвать вибрацию и увод, похожие на неисправность подвески. Если есть сомнения, для проверки используют заведомо исправное колесо подходящего размера.

3. Осматривают рычаг при хорошем свете

Колесо снимают, рычаг очищают от рыхлой грязи и осматривают со всех доступных сторон. Ищут свежие следы контакта, заломы, трещины, сколы покрытия, смещённые втулки и деформацию вокруг креплений. Особенно внимательно проверяют переходы сечения, рёбра, сварные зоны, проушины и места запрессовки шарниров.

Грязь или толстый антикор могут скрыть тонкую трещину. Подозрительный участок очищают безопасным для детали способом и осматривают повторно. На алюминиевом рычаге тонкая линия возле ребра требует проверки даже тогда, когда общий контур детали не изменился.

4. Сравнивают стороны

Сравнение с исправной стороной помогает заметить разницу в положении рычага, зазорах, угле шарнира и расстоянии до соседних деталей. Однако правая и левая стороны не всегда служат идеальным зеркальным эталоном. На результат могут влиять прежний ремонт, положение подрамника и особенности конструкции. Окончательный вывод делают по контрольным размерам и данным производителя.

5. Проверяют шаровую опору и сайлентблоки

У шаровой опоры оценивают люфт, заедание, состояние пыльника и положение пальца. Способ приложения нагрузки зависит от конструкции подвески: простое раскачивание колеса подходит не во всех случаях. Подробнее порядок разобран в материале о проверке шаровой опоры после удара колесом.

Сайлентблоки проверяют в том направлении, в котором они работают под нагрузкой. На повреждение указывают разрыв резины, отрыв от обоймы, смещение внутренней втулки и следы проворота. Нормальную упругость резины нельзя принимать за люфт. Отдельно об этой зоне рассказано в статье о проверке сайлентблоков рычага после удара.

6. Измеряют контрольные точки и углы

В зависимости от конструкции измеряют положение рычага, его кузовных креплений и колеса. После этого проверяют углы установки колёс. Важно сохранить значения до любых регулировок: именно они показывают, какой параметр ушёл и насколько отличаются стороны.

Если развал или кастер вышел из допуска, а штатной регулировки нет либо её диапазона не хватает, ищут деформированную деталь или смещённую точку крепления. Вывести одно схождение в зелёную зону недостаточно. Автомобиль может ехать почти прямо, хотя колесо по-прежнему стоит не там, где должно.

7. Осматривают соседние детали

Вместе с верхним рычагом проверяют поворотный кулак, ступицу, стойку или амортизатор, пружину, нижний рычаг, подрамник и рулевые детали. Если основной контакт пришёлся в нижнюю часть колеса, пригодится порядок проверки нижнего рычага подвески.

Отдельно смотрят тормозной шланг и провод датчика ABS. После сборки они не должны натягиваться или тереться при полном повороте руля и ходе подвески.

Почему одного сход-развала недостаточно

Стенд показывает положение колёс, но не оценивает прочность рычага и не обнаруживает трещины. Иногда отклонение можно частично компенсировать регулировкой схождения, эксцентриком или смещением подрамника. Цифры изменятся, но деформированная деталь не восстановит исходную форму.

Правильная последовательность:

1. Осмотреть подвеску и измерить детали.
2. Зафиксировать исходные углы установки колёс.
3. Устранить подтверждённые повреждения.
4. Собрать соединения по технологии производителя.
5. Повторно измерить углы и выполнить предусмотренную регулировку.

Если работа начинается сразу с регулировки, попросите сохранить исходную распечатку и объяснить, за счёт чего изменились углы. Фраза «теперь всё в зелёном» ничего не говорит о наличии трещины или состоянии посадочного места.

Когда рычаг меняют

Рычаг с трещиной, заломом, подтверждённым изгибом, повреждённой проушиной или нарушенной посадкой шарнира обычно заменяют. Нагрев, сварка и правка силовой детали возможны только тогда, когда для этого существует технология изготовителя. Для большинства литых и алюминиевых рычагов кустарное восстановление неприемлемо: ровный внешний контур не доказывает отсутствие внутренних повреждений.

Иногда отдельно меняют шаровую опору или сайлентблок. Такой ремонт возможен, если конструкция предусматривает замену элемента, сам рычаг и посадка исправны, а новая деталь устанавливается штатным инструментом. Если обойма проворачивалась, отверстие стало овальным или металл треснул, простая перепрессовка проблему не решит.

Как подобрать новый рычаг

Деталь сверяют по VIN, стороне установки, типу подвески, приводу, двигателю, размеру колёс и коду комплектации. Внешне похожие рычаги могут отличаться длиной, углом, диаметром крепежа и положением шаровой опоры. Подбор по фотографии способен добавить новое отклонение геометрии.

Перед установкой проверяют маркировку, состояние детали и комплектность. Одноразовые болты и гайки заменяют. Моменты и углы затяжки берут из технической документации именно для этой модификации автомобиля.

Зачем учитывать рабочее положение подвески

Если сайлентблок работает за счёт скручивания резины, окончательную затяжку выполняют в положении подвески, которое указал производитель. При затяжке на полностью вывешенном колесе после опускания машины резина может остаться постоянно скрученной и быстрее разрушиться. Применять это правило ко всем соединениям подряд нельзя: порядок зависит от конструкции.

Типичные ситуации

После ямы руль стоит боком, но стука нет

Сначала проверяют давление, шину и диск. Затем осматривают рычаги, кулак и точки крепления, а на стенде сохраняют исходные значения. Если изменилось только регулируемое схождение и все детали целы, может быть достаточно регулировки. Если ушёл развал или кастер, сначала находят механическую причину.

После бордюра верх колеса ушёл внутрь

Такое положение — повод для эвакуации. Проверяют верхний рычаг и шаровую опору, но не ограничиваются ими: возможны повреждения кулака, стойки и кузовной точки. Регулировка до восстановления геометрии ремонтом не считается.

На алюминиевом рычаге появилась тонкая линия

До выяснения её происхождения автомобиль лучше не эксплуатировать. Участок очищают и проверяют подходящим методом. Если подтверждена трещина, рычаг заменяют; заваривать его без предусмотренной производителем технологии нельзя. Отличать след литья от трещины только «на глаз» рискованно.

Рычаг заменили, а шину продолжает съедать

Смотрят итоговую распечатку углов, проверяют номер установленной детали, положение подрамника, кулак, нижний рычаг и высоту подвески. Также исключают деформацию диска и различия между шинами. Менять второй рычаг наугад не следует: сначала находят параметр, который остался вне допуска.

Частые ошибки

• Считать отсутствие стука доказательством исправности.
• Осматривать рычаг только через колесо, не обеспечив нормальный доступ.
• Регулировать схождение до проверки силовых деталей.
• Править рычаг молотком или нагревом без разрешённой технологии.
• Менять шаровую опору, не проверив её посадку в рычаге.
• Затягивать сайлентблоки в неправильном положении подвески.
• Ставить крепёж неизвестной прочности или повторно использовать одноразовый.
• Игнорировать кронштейны и точки крепления на кузове или подрамнике.
• Проводить скоростной тест до подтверждения безопасности.
• Считать зелёные значения стенда доказательством отсутствия трещин.
• Забывать о шине, диске, тормозном шланге и проводе ABS.
• Выбирать деталь только по модели автомобиля, без проверки комплектации.

Практический чек-лист

До сервиса

• Посмотреть, ровно ли стоит колесо и не касается ли оно кузова.
• Проверить шину, диск и давление.
• При перекосе, скрежете, потере давления или сильном уводе вызвать эвакуатор.
• Сфотографировать повреждённую и исправную стороны.
• Записать направление удара, положение руля и новые симптомы.
• Не править рычаг и не подтягивать крепёж самостоятельно.

На диагностике

• Уточнить, есть ли в этой подвеске отдельный верхний рычаг.
• Осмотреть тело рычага, проушины, шаровую опору и сайлентблоки.
• Проверить крепления к кузову, раме или подрамнику.
• Сравнить контрольные точки с документацией и второй стороной.
• Сохранить исходные углы до регулировки.
• Проверить кулак, ступицу, стойку, нижний рычаг и рулевые детали.
• Получить понятный вывод по каждой подтверждённой неисправности.

После ремонта

• Сверить номер установленной детали и крепежа.
• Убедиться, что соединения затянуты по штатной процедуре.
• Проверить зазоры при повороте руля и ходе подвески.
• Получить итоговую распечатку углов.
• Провести короткую безопасную поездку без увода, стука и вибрации.
• Вернуться на осмотр, если руль остался неровным или износ шины продолжается.

FAQ

Можно ли увидеть погнутый верхний рычаг без снятия?

Крупный залом или трещину иногда видно сразу. Небольшой изгиб или скручивание могут потребовать очистки, сравнения сторон, измерения контрольных точек и проверки углов.

Нужно ли менять рычаг после любой сильной ямы?

Нет. Сам удар — повод для проверки, а не готовый диагноз. Рычаг меняют при подтверждённой деформации, трещине, повреждении посадки или несоответствии контрольных размеров.

Можно ли доехать до сервиса, если машина едет ровно?

Только когда нет перекоса колеса, повреждения шины, касаний, сильного люфта и посторонних звуков. Поездка должна быть короткой, медленной и без резких манёвров. Если оценить состояние на месте не получается, безопаснее эвакуатор.

Покажет ли сход-развал, что рычаг погнут?

Стенд покажет изменившиеся углы, но не назовёт повреждённую деталь и не обнаружит трещину. Причину устанавливают осмотром и измерением элементов подвески.

Нужно ли менять верхние рычаги парой?

Не автоматически. Вторую сторону проверяют с учётом пробега, состояния шарниров и рекомендаций производителя. Удар одной стороны сам по себе не доказывает повреждение другой.

Можно ли заменить только сайлентблок?

Да, если конструкция предусматривает отдельную замену, рычаг и посадочное место исправны, а новый сайлентблок устанавливается по технологии. При овальности отверстия, трещине или провороте обоймы может понадобиться рычаг в сборе.

Почему после ремонта руль возвращается неодинаково?

Возможны неправильные углы, остаточное смещение подрамника, повреждение кулака или рулевого элемента, неподходящая деталь либо различия между шинами. Нужна повторная проверка исходных и итоговых измерений, а не замена деталей наугад.

Главное

Верхний рычаг после удара проверяют как часть всей геометрии подвески. Нужны осмотр, оценка шарниров, измерение контрольных точек и фиксация углов до регулировки. Если колесо перекошено, шина повреждена или управляемость резко изменилась, автомобиль перевозят на эвакуаторе. Когда подтверждены трещина, изгиб или повреждение посадки, силовую деталь не маскируют регулировкой — её ремонтируют только по разрешённой технологии либо заменяют.
