Проверка нижнего рычага подвески после удара колесом

После сильного удара колесом нижний рычаг нужно проверить на изгиб, скручивание, трещины и смещение в точках крепления. Одного осмотра снизу недостаточно: внешне целая деталь может изменить геометрию на несколько миллиметров. Этого уже хватит, чтобы автомобиль тянуло в сторону, руль стоял криво, а шина начала изнашиваться по одному краю. Нормальная проверка включает осмотр на подъёмнике, сравнение правой и левой сторон, контроль креплений и измерение углов установки колёс.

Ехать в сервис своим ходом можно только тогда, когда колесо стоит ровно, шина и диск не повреждены, ничего не трёт, а автомобиль сохраняет нормальную управляемость. Если колесо сместилось в арке, заметно наклонено, задевает кузов, машина резко уходит в сторону, слышен скрежет или на рычаге видна трещина — вызывайте эвакуатор. Проверять повреждённую подвеску разгоном или резким торможением опасно.

Что делает нижний рычаг и почему его геометрия важна

Нижний рычаг удерживает колесо в заданном положении относительно кузова или подрамника и передаёт на них часть нагрузки от дороги. Конструкция бывает разной: стальной штампованный, кованый или литой алюминиевый рычаг, несколько отдельных тяг в многорычажной подвеске. Обычно деталь крепится к кузову или подрамнику во внутренних точках, а снаружи соединяется с поворотным кулаком.

При ударе нагрузка проходит не только через сам рычаг. Она передаётся на проушины, сайлентблоки, шаровую опору, крепёж, кронштейны и подрамник. Поэтому вывод «рычаг цел» нельзя делать по состоянию одной резиновой втулки или по отсутствию явного залома. Нужно проверить всю цепочку и понять, какая деталь приняла удар.

Что может повредиться

Глубокая яма обычно нагружает подвеску снизу и по ходу движения. Бордюр, боковой контакт с другим автомобилем или удар при вывернутом руле добавляют поперечное усилие. После этого возможны:

• изгиб рычага вперёд, назад, вверх или в сторону;
• скручивание детали, которое почти не видно без сравнения и измерений;
• трещина около сварного шва, ребра жёсткости, проушины или посадочного места шарнира;
• вытянутое отверстие или смещённый болт в месте крепления;
• деформация кронштейна, подрамника либо кузовной точки;
• скол защитного покрытия и последующая коррозия в месте удара;
• новый контакт рычага с приводом, стабилизатором, подрамником или колесом.

Материал детали тоже имеет значение. Стальной рычаг иногда плавно гнётся, но это не делает его безопасным для правки. Литой алюминиевый может сохранить привычную форму и при этом получить трещину. Нагрев, сварка и удары молотком меняют свойства металла и не гарантируют возврат заводской геометрии. Возможность ремонта определяют по документации изготовителя, а не по тому, получилось ли внешне выровнять деталь.

Когда нужно сразу прекратить движение

Не продолжайте путь, если после удара появился хотя бы один из этих признаков:

• колесо заметно наклонено или сместилось вперёд либо назад в арке;
• шина касается подкрылка, рычага, пружины, стойки или кузова;
• диск треснул, на боковине шины появился порез или вздутие, падает давление;
• на рычаге видны трещина, сильный залом, оторванная проушина или свежий разрыв металла;
• при движении слышны сильные металлические удары или скрежет;
• автомобиль резко уводит при торможении, руль трудно удержать прямо, чувствуется люфт;
• тормозной шланг или провод датчика натянут из-за смещения деталей.

Даже если колесо выглядит ровным, после действительно сильного удара не стоит загружать машину пассажирами и багажом до осмотра. На гладком асфальте дефект может почти не проявляться, а на следующей кочке рычаг снова получит большую нагрузку.

Что можно проверить самостоятельно

Самостоятельный осмотр нужен, чтобы оценить срочность и точно описать проблему сервису. Он не заменяет подъёмник и измерения. Поставьте автомобиль на ровную площадку, включите стояночный тормоз. Не залезайте под машину, если она держится только на домкрате.

Сравните правую и левую стороны

Снимите оба колеса одной оси с одинакового расстояния: спереди, сбоку и сзади. Сравните положение центра колеса относительно арки, зазоры между шиной и краями арки, наклон колеса, положение руля и высоту кузова справа и слева.

Разница ещё не доказывает деформацию рычага. На результат влияют уклон площадки, давление в шинах, загрузка и старые повреждения. Но заметная асимметрия после удара — достаточная причина не откладывать диагностику.

Посмотрите через диск на нижнюю часть подвески. Ищите свежие царапины, сколы краски, блестящий металл, вмятины, следы касания и потёки. Не зачищайте подозрительное место металлической щёткой до осмотра: так можно повредить кромку трещины и затруднить оценку. Рыхлую грязь допустимо осторожно убрать мягкой щёткой, после чего сделать крупные фотографии.

Запишите, что изменилось после удара

Перед визитом в сервис полезно зафиксировать:

• что произошло: попадание в яму, наезд на бордюр, боковой контакт, удар при вывернутом руле;
• примерную скорость и загрузку автомобиля;
• сразу ли появились увод, стук, вибрация или скрип;
• меняется ли звук при разгоне, торможении и повороте;
• появился ли неравномерный износ одной шины;
• делали ли после удара развал-схождение и что было в распечатке.

Эти сведения помогают отделить свежий дефект от старого износа и не начинать диагностику с замены деталей наугад.

Как нижний рычаг проверяют в сервисе

Диагностика должна ответить на три вопроса: безопасна ли машина сейчас, сохранил ли рычаг форму и не сместились ли его точки крепления. Только после этого можно решать, что менять. Для сравнения используют исправную сторону той же оси, заводские данные и измерительный инструмент.

Осмотр на подъёмнике

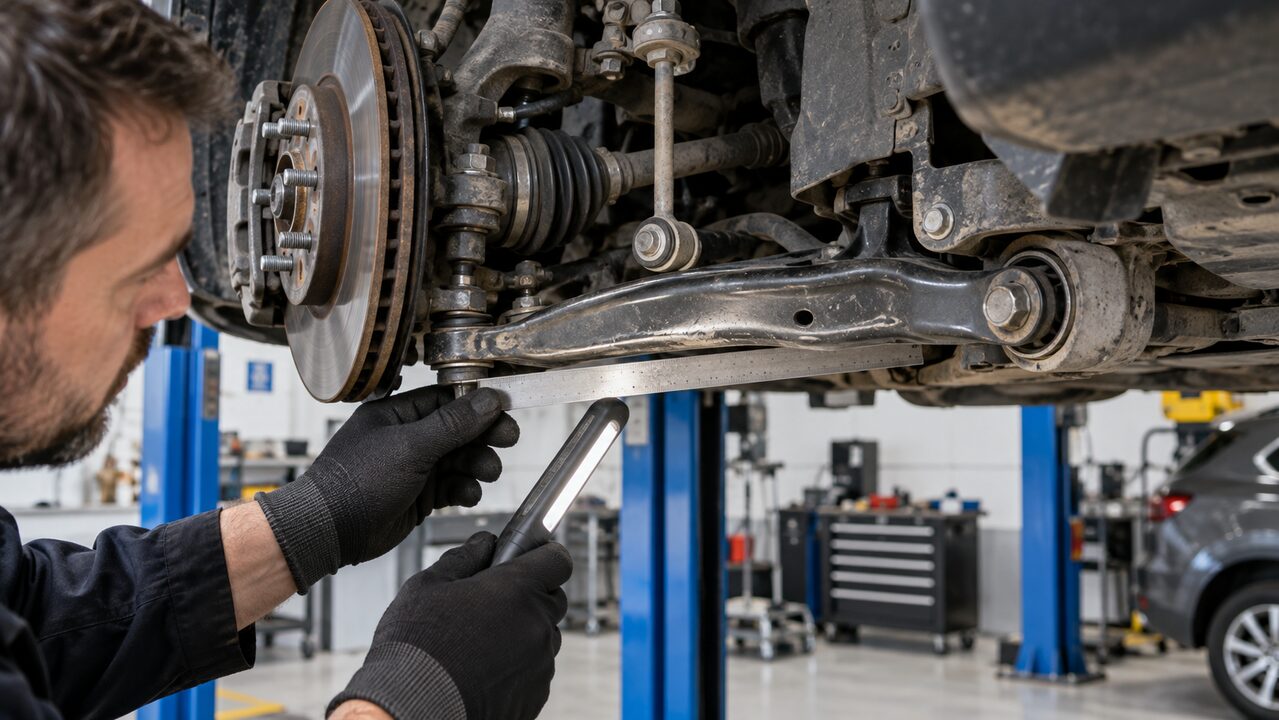

На разгруженной подвеске осматривают рычаг по всей длине. Особое внимание уделяют переходам сечения, сварным швам, рёбрам жёсткости, проушинам и посадочным местам. Локальная вмятина сама по себе ещё не говорит, что деталь разрушится, но рядом с ней ищут трещины и проверяют, не изменилась ли форма. На алюминии настораживают светлые линии, изменение фактуры, сколы и налёт около повреждённого участка.

Затем проверяют крепления. Болты должны стоять в штатном положении, шайбы — плотно прилегать, отверстия и кронштейны — сохранять форму. Свежая полоса на металле, сдвинутая краска или блеск вокруг шайбы могут означать, что соединение перемещалось. Отсутствие таких следов, однако, не доказывает исправность геометрии.

Проверка в рабочем положении

Некоторые дефекты становятся заметны только под весом автомобиля. Для проверки используют подъёмник с площадками, траверсу, гидравлическую стойку или другое подходящее оборудование. Мастер смотрит, не меняется ли положение рычага, не появляется ли контакт с соседними деталями и не уходит ли колесо относительно арки.

Проверять люфты монтировкой нужно аккуратно и в подходящих точках. Если давить на тонкую кромку, тормозную трубку или пыльник, можно повредить исправную деталь либо получить ложный щелчок. В результате должно быть понятно, что именно обнаружено: деформация рычага, смещение крепления или люфт в шарнире.

Сравнение формы и контрольных размеров

Надёжнее всего сравнивать рычаг с исправной стороной и с размерами изготовителя. Измеряют расстояния между заданными точками: центрами крепёжных отверстий, осями проушин, посадкой наружного шарнира и контрольными отверстиями подрамника. Для детали сложной формы могут потребоваться шаблон, измерительная линейка, электронная система или стенд кузовной геометрии.

Сравнения на глаз недостаточно. Противоположная сторона тоже может иметь старое повреждение, а правый и левый рычаги не всегда полностью зеркальны. В многорычажной подвеске нужно проверять именно ту тягу, которая соответствует схеме конкретного автомобиля. Размеры от другой модели или версии подвески использовать нельзя, пока не подтверждена одинаковая применимость деталей.

Что покажет развал-схождение

После удара углы установки колёс измеряют, если автомобиль уводит, руль сместился, шина изнашивается неравномерно или есть подозрение на деформацию. До установки машины на стенд проверяют давление в шинах, состояние дисков, размер колёс и отсутствие критичных люфтов. Иначе цифры в распечатке будут неточными.

Деформация нижнего рычага может изменить развал, схождение, продольный наклон оси поворота и положение колеса в арке. Набор измеряемых и регулируемых параметров зависит от модели. Если угол удалось вернуть в допустимый диапазон регулировкой, это ещё не означает, что рычаг цел. Эксцентрик или другая регулировка могли лишь компенсировать отклонение, особенно если пришлось вывести их почти в крайнее положение.

Смотреть нужно не только на зелёные значения в итоговой распечатке. Важны разница между сторонами, исходные цифры, положение руля, величина внесённой регулировки и повторяемость результата после короткой контрольной поездки. Если параметр не регулируется или выводится только на пределе диапазона, ищут деформированную деталь или смещённую точку крепления.

Почему причина бывает не в рычаге

Похожие симптомы дают погнутый диск, повреждённая шина, поворотный кулак, рулевая тяга или смещённый подрамник. Проверять эти узлы нужно, чтобы не заменить исправный рычаг. Порядок оценки соседних деталей разобран в материалах о проверке подрамника после удара и о проверке поворотного кулака после удара колесом.

Если руль стоит криво, колесо дёргается на неровностях или появился люфт, отдельно проверяют рулевые элементы. Последовательность описана в статье о проверке рулевой тяги после удара колесом. Сходство симптомов помогает выбрать направление диагностики, но не заменяет измерений.

Какие детали проверить рядом

Нижний рычаг работает вместе с другими элементами подвески. У каждого из них своя проверка, но пропускать их нельзя: удар мог пройти дальше или одновременно повредить несколько узлов.

• Диск и шина. Биение диска, повреждение корда, грыжа или разное давление способны вызвать увод и вибрацию даже при исправной подвеске.
• Поворотный кулак и стойка. Проверяют посадки, крепёж и следы нового контакта.
• Стабилизатор и привод. Смотрят, не появились ли касание, деформация и необычный зазор.
• Тормозной шланг и провод датчика. Они не должны быть натянуты или зажаты после смещения деталей.
• Подрамник и кронштейны. Смещённая точка крепления нарушит геометрию даже после установки нового рычага.
• Шаровая опора и сайлентблоки. Их состояние оценивают отдельно. Подробнее — в материалах о проверке сайлентблоков рычага после удара колесом и проверке шаровой опоры после удара колесом.

Хорошее заключение содержит наблюдаемые факты: «контрольный размер отличается», «кронштейн смещён», «обнаружена трещина», «люфт не выявлен», «нужно дополнительное измерение». Фраза «подвеска погнута» не объясняет ни причину, ни необходимый объём ремонта.

Когда рычаг меняют, а когда наблюдают

Рычаг обычно меняют, если подтверждены трещина, излом, изменение формы, повреждение посадочного места или отклонение от контрольных размеров. Самодельная правка особенно опасна для литых и алюминиевых деталей: скрытое повреждение может развиваться уже после ремонта. Сварка допустима только тогда, когда такая операция прямо предусмотрена технологией изготовителя. Для силового рычага это встречается редко.

Царапина или скол покрытия не всегда требуют замены. Если форма, размеры, углы, крепления и зазоры в норме, а дефект затронул только покрытие, сервис может предложить защитную обработку и последующий контроль. Решение должно опираться на результаты осмотра, а не на одну фотографию.

Как подобрать новый рычаг

При подборе проверяют VIN, сторону установки, год выпуска, тип подвески, привод и комплектацию. Детали для разных версий одной модели могут выглядеть одинаково, но отличаться длиной, углом, посадкой шарнира или местом крепления стабилизатора.

Новый рычаг осматривают до установки. На нём не должно быть транспортных вмятин, трещин, повреждённого покрытия и сомнительной маркировки. Если деталь продаётся в сборе, заранее уточняют состав: наличие шаровой опоры, сайлентблоков, гаек или болтов нельзя считать само собой разумеющимся. Менять рычаги парой нужно не всегда — решение зависит от конструкции и состояния второй стороны.

Крепёж и затяжка под нагрузкой

Болты, гайки, шайбы и эксцентрики проверяют на повреждение резьбы, вытяжку и следы проворота. Одноразовый крепёж заменяют по регламенту. Моменты и углы затяжки берут из документации именно для этой модели автомобиля.

Если в рычаге есть резиновые сайлентблоки, их крепления затягивают в рабочем положении подвески, когда этого требует технология. Затяжка на полностью вывешенном колесе может заранее скрутить резину и сократить срок её службы. После сборки проверяют ход колеса, зазоры до привода и шлангов, положение пыльников и отсутствие контакта при повороте руля.

Как принять автомобиль после замены

Замена рычага не заканчивается установкой колеса. До выдачи автомобиля нужно проверить крепления, геометрию и поведение машины. Если это было согласовано заранее, владелец может попросить показать снятую деталь и конкретное повреждение.

В заказ-наряде или отчёте должны быть понятны выполненные операции и установленные детали. Проверьте, что:

• рычаг соответствует нужной стороне и комплектации;
• крепления стоят правильно, а вокруг них нет свежих следов смещения;
• соединения затянуты по штатной процедуре;
• колесо свободно перемещается и ни за что не задевает;
• при медленном трогании и торможении нет новых стуков;
• после ремонта измерены углы установки колёс;
• руль стоит прямо, а короткая безопасная поездка не выявила увода.

На распечатке стенда полезны и исходные, и итоговые значения. Если обнаружены другие повреждения, их следует перечислить отдельно, а не включать в замену рычага без объяснения. Общие правила приёмки собраны в статье как принять автомобиль после кузовного ремонта; после ремонта подвески к ним добавляются проверка углов и контроль поведения на дороге.

Четыре типичных ситуации после удара

Колесо попало в яму, и руль стал стоять боком

Сначала проверьте давление, шину и диск. Если опасных признаков нет, можно аккуратно доехать до сервиса, избегая скорости и резких манёвров. На диагностике сначала осматривают рычаг и его крепления, затем измеряют углы. Когда одновременно отличаются схождение, развал и положение колеса в арке, дополнительно сравнивают рычаг со второй стороной и проверяют подрамник. Простая регулировка без поиска причины может скрыть повреждение.

Колесо ушло назад в арке

Не продолжайте движение до очного осмотра. Проверке подлежат рычаг, внутренние точки его крепления, подрамник и поворотный кулак. Даже если на месте шина не касается пластика, контакт может появиться при ходе подвески или повороте. Деформированный рычаг нельзя править только ради того, чтобы доехать своим ходом.

На рычаге появилась царапина, но машина едет как раньше

Царапина сама по себе не означает деформацию. Нужно проверить, нет ли рядом вмятины, трещины, повреждённого шва или следов сильного контакта. После тяжёлого удара всё равно стоит измерить геометрию. Если контрольные размеры, углы и зазоры в норме, может оказаться достаточно восстановить защитное покрытие и наблюдать за участком.

Рычаг заменили, но автомобиль всё ещё тянет

Нужно снова посмотреть распечатку углов, проверить давление и состояние шин, положение подрамника, рулевую тягу и поворотный кулак. Важно определить, какой именно параметр остался вне нормы. Замена второй детали наугад не является диагностикой: причиной может быть деформированный кронштейн, повреждённое колесо или неточная регулировка.

Ограничения диагностики и частые ошибки

Универсального расстояния между проушинами для всех машин не существует. Нельзя измерить рычаг обычной линейкой «от края до края» и уверенно признать его исправным. Рабочая высота подвески, форма детали и точки отсчёта зависят от конструкции автомобиля.

Чаще всего ошибаются так:

• оценивают рычаг только на автомобиле и не сравнивают стороны;
• считают нормальную итоговую распечатку развал-схождения доказательством исправности рычага;
• затягивают крепления сайлентблоков на вывешенной подвеске без учёта технологии;
• правят или варят силовую деталь без разрешённой производителем процедуры;
• меняют рычаг, но не проверяют его кронштейн и подрамник;
• выбирают запчасть по внешнему сходству, не проверив применимость;
• после сильного удара забывают осмотреть шину и диск;
• проводят пробную поездку на высокой скорости до подтверждения безопасности;
• игнорируют скол покрытия и начинающуюся коррозию в месте удара;
• не измеряют углы после замены.

Если выводы сервиса вызывают сомнения, попросите зафиксировать фотографии, контрольные размеры и исходные углы. С этими данными проще получить независимую оценку, чем с общим заключением без подтверждённых дефектов.

Чек-лист владельца

Сразу после удара

• Остановиться в безопасном месте.
• Проверить шину, диск, положение колеса и отсутствие касаний.
• При перекосе, трещине, потере давления или сильном уводе вызвать эвакуатор.
• Сфотографировать обе стороны и положение колеса в арке.
• Записать обстоятельства удара и новые симптомы.
• Не пытаться править рычаг или подтягивать крепления самостоятельно.

Во время диагностики

• Осмотреть тело рычага, проушины, швы и защитное покрытие.
• Проверить внутренние крепления, кронштейны и подрамник.
• Сравнить контрольные размеры с исправной стороной и документацией.
• Проверить диск, шину, кулак, рулевые детали, шаровую опору и сайлентблоки.
• Измерить углы колёс до регулировки.
• Получить конкретный вывод о форме рычага и состоянии точек крепления.

После ремонта

• Проверить применимость установленной детали и состояние крепежа.
• Убедиться, что колесо и элементы подвески нигде не соприкасаются.
• Получить итоговую распечатку углов.
• Проверить положение руля и поведение машины на безопасной скорости.
• Вернуться на контроль, если увод, стук или неравномерный износ сохранились.

FAQ

Можно ли увидеть погнутый нижний рычаг без снятия?

Иногда можно: заметны залом, трещина, свежий след контакта или смещение колеса. Небольшой изгиб и скручивание часто обнаруживаются только при сравнении сторон, измерении контрольных точек и проверке геометрии.

Нужно ли менять рычаг после любого удара в яму?

Нет. Сам удар не является основанием для замены. Рычаг меняют, когда подтверждены деформация, трещина, повреждение посадочных мест или отклонение контрольных размеров.

Развал-схождение покажет, что именно повреждено?

Нет. Стенд покажет изменённые углы и возможность их регулировки, но не назовёт повреждённую деталь. Для вывода нужны осмотр рычага, креплений, колеса и соседних элементов.

Можно ли выправить стальной рычаг?

Только если такая операция предусмотрена изготовителем и есть утверждённая технология. В остальных случаях правка силовой детали небезопасна: геометрия и свойства металла могут не восстановиться, а скрытая трещина — проявиться позже. Обычно деформированный рычаг заменяют.

Почему после замены нужен повторный замер углов?

Новый рычаг меняет положение колеса относительно точек крепления. Контрольный замер подтверждает результат и показывает, не осталось ли смещение в подрамнике, кулаке или другой детали.

Что делать, если колесо стоит ближе к задней части арки?

Не ехать до диагностики. Такое смещение бывает связано с рычагом, кронштейном, подрамником или поворотным кулаком. При ходе подвески шина может начать тереть кузов, даже если на стоящей машине зазор ещё есть.

Можно ли принять ремонт только по внешнему виду новой детали?

Нет. Внешний вид не подтверждает правильную установку и геометрию. Нужны проверка креплений и зазоров, итоговое измерение углов и короткая безопасная поездка без новых симптомов.

Коротко о главном

После удара колесом нижний рычаг проверяют не только на видимый изгиб. Нужно осмотреть металл и крепления, сравнить контрольные точки, проверить соседние детали и измерить углы установки колёс. Если колесо перекошено, сместилось в арке, что-то трёт или автомобиль плохо слушается руля, ехать своим ходом нельзя. Деформированный силовой рычаг не правят наугад: его заменяют по результатам диагностики, а после ремонта обязательно контролируют геометрию и поведение машины.
