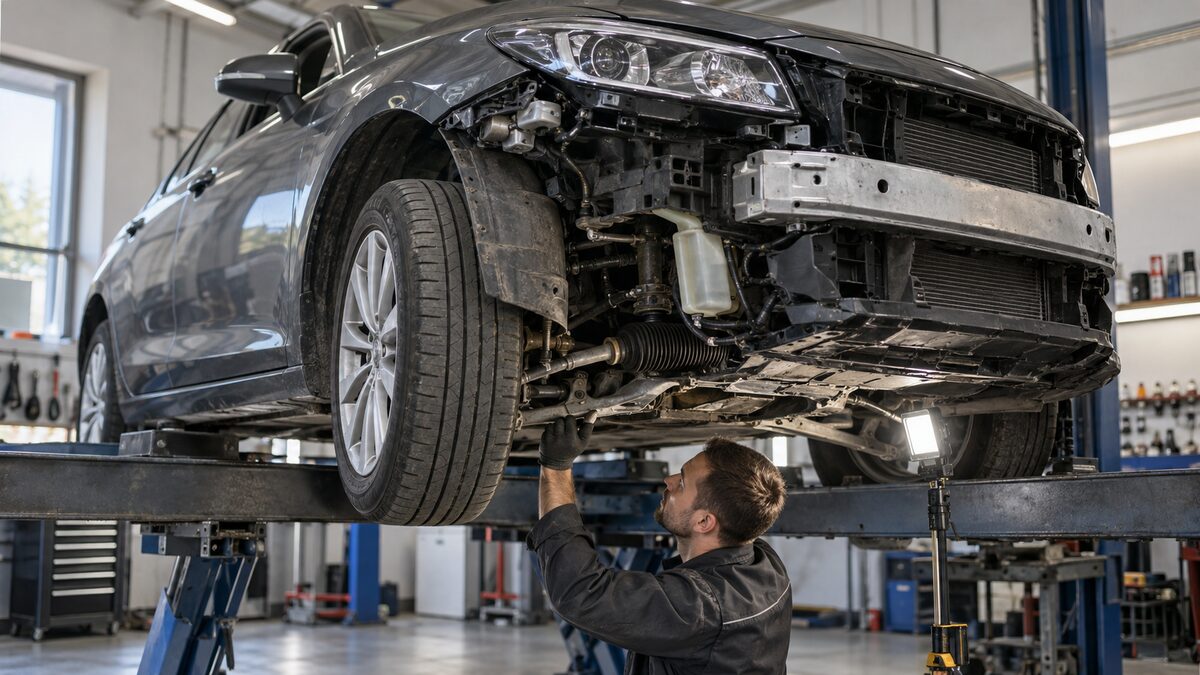

Проверка рулевой рейки после удара колесом

Короткий ответ: после сильного удара колесом о бордюр, край ямы или другое препятствие рулевую рейку проверяют не отдельно, а вместе с рулевыми тягами, наконечниками, подрамником, колесом и деталями подвески. Диагностику не стоит откладывать, если появился стук, руль стал тугим или вращается неравномерно, автомобиль уводит в сторону, изменилось положение руля при движении прямо, возникла течь жидкости гидроусилителя или загорелась ошибка электроусилителя.

Даже хороший результат сход-развала сам по себе не доказывает, что рейка исправна. Правильная последовательность такая: сначала исключают повреждение шины, диска, ступицы, рычагов и рулевых тяг, затем осматривают рейку и её крепления, проверяют люфт, плавность хода, герметичность и электронику. Только после устранения механических неисправностей измеряют углы установки колёс и проводят контрольную поездку.

Почему удар в колесо может повредить рулевую рейку

Колесо связано с рулевым механизмом через поворотный кулак, наконечник и рулевую тягу. В обычном режиме усилие идёт от руля и рейки к колесу. При резком боковом или диагональном ударе нагрузка передаётся в обратном направлении: от шины и диска через ступицу, кулак и тягу к рейке.

Часть удара принимают на себя шина, диск, шаровые соединения и сайлентблоки. Чаще всего первой гнётся рулевая тяга или повреждается наконечник. Но это не значит, что остальной механизм можно не проверять. Удар мог:

• повредить внутренний шарнир тяги;
• передать нагрузку валу и зубчатой паре рейки;
• сдвинуть корпус рейки или подрамник;
• повредить втулки и крепления;
• порвать или перекрутить пыльник;
• нарушить герметичность гидравлической системы;
• повредить разъём, датчик или электромотор электрической рейки.

Риск выше, если в момент контакта колесо было сильно вывернуто, удар пришёлся в боковину, диск треснул или после происшествия заметно изменилось положение колеса в арке. При этом кузов внешне может выглядеть целым. Поэтому проверяют всю цепочку деталей, которые приняли нагрузку, а не пытаются сразу назначить виновником один узел.

Когда нельзя откладывать диагностику

После удара важен не только громкий стук. Насторожить должны любые новые изменения в управлении автомобилем:

• руль стоит криво, хотя машина едет прямо;
• автомобиль уводит в сторону на ровной дороге;
• усилие на руле стало выше или меняется рывками;
• руль по-разному вращается вправо и влево;
• появилось ощущение закусывания;
• руль хуже возвращается в центральное положение;
• возник свободный ход, которого раньше не было;
• слышны щелчки, стук, скрежет или гул при повороте;
• стук ощущается в зоне педалей, моторного щита или передней оси;
• загорелся индикатор рулевого управления, стабилизации или усилителя;
• под автомобилем появились свежие следы жидкости гидроусилителя;
• пыльник рейки порван, перекручен или мокрый изнутри;
• после регулировки углов колёс руль вскоре снова сместился от центра.

Если рулевое управление закусывает, колесо явно стоит под неправильным углом, жидкость течёт заметно или на панели появилась красная ошибка рулевого управления, ехать своим ходом рискованно. В такой ситуации безопаснее вызвать эвакуатор. Проверять поведение неисправного автомобиля на скорости нельзя.

Что можно осмотреть самостоятельно

До поездки в сервис поставьте машину на ровную площадку. Сравните положение передних колёс и расстояние от них до краёв арок. На глаз нельзя точно оценить сход или развал, но можно заметить грубое смещение.

Осмотрите пострадавшую сторону:

• нет ли пореза, грыжи или других повреждений шины;
• не погнут ли диск, нет ли на нём трещины;
• не изменилось ли положение колеса в арке;
• нет ли под машиной свежих подтёков;
• не свисают ли элементы защиты или проводки;
• нет ли очевидно порванного пыльника.

Полезно сфотографировать повреждённое колесо, положение руля при движении прямо и место удара. Эти снимки помогут мастеру понять направление нагрузки, особенно если диск или шину заменят до основной диагностики.

На неподвижном автомобиле можно медленно повернуть руль при работающем двигателе и послушать, не появились ли новые звуки. Не держите руль долго в крайнем положении и не касайтесь руками движущихся деталей. Если руль внезапно становится тяжёлым, колесо перемещается рывками или слышны сильные удары, проверку прекращают.

Самостоятельно не стоит:

• подтягивать регулировочный винт рейки;
• доливать жидкость, не зная нужного допуска;
• переставлять руль на шлицах;
• пытаться убрать увод разным давлением в шинах;
• стирать ошибки усилителя до диагностики;
• ехать на высокой скорости, чтобы «лучше почувствовать» неисправность.

Такие действия могут скрыть симптом, добавить новую проблему и затруднить поиск настоящей причины.

Как проверяют рулевую рейку после удара

1. Уточняют обстоятельства и симптомы

Мастеру важно знать, какой частью колеса автомобиль встретился с препятствием, на какой скорости это произошло и был ли руль вывернут. Удар передней частью колеса о высокий бордюр нагружает детали иначе, чем боковой контакт с краем ямы.

Стоит сразу рассказать:

• что изменилось в поведении машины;
• какие звуки появились;
• загорались ли ошибки;
• менялись ли уже диск, тяга или наконечник;
• выполнялся ли после удара сход-развал;
• исчезают ли симптомы на холодном или прогретом автомобиле.

Чем точнее исходная информация, тем меньше риск начать ремонт не с той детали.

2. Осматривают колесо, ступицу и подвеску

Сначала проверяют то, что находится ближе всего к месту удара: шину, диск, ступицу, поворотный кулак, шаровую опору, рычаг, амортизационную стойку и подрамник. Измеряют биение колеса, оценивают люфт подшипника и ищут следы деформации.

Если пропустить погнутый кулак, рычаг или смещённый подрамник, их симптомы можно ошибочно принять за неисправность рейки. Подробнее о соседних узлах рассказано в материалах о проверке поворотного кулака после удара и проверке ступицы и подшипника.

3. Проверяют наконечники и рулевые тяги

Колесо разгружают, после чего оценивают люфт шарниров, состояние пыльников и форму тяг. Если тяга погнута, одной регулировкой схода проблему не решить. Внутренний шарнир мог получить нагрузку вместе с валом рейки.

Материал о проверке рулевой тяги после удара колесом объясняет, почему замена ближайшего к колесу наконечника не всегда закрывает вопрос. Найденная деформация тяги — повод внимательно проверить, куда ещё передался удар.

4. Осматривают корпус рейки и её крепления

На подъёмнике проверяют болты, втулки и точки крепления рейки к подрамнику. Ищут трещины, следы смещения, свежие потёртости и контакт корпуса с соседними деталями. Когда помощник коротко покачивает руль около центрального положения, корпус рейки не должен двигаться относительно креплений.

Одновременно оценивают положение подрамника. Даже небольшое смещение меняет расположение рейки и подвески относительно кузова. Из-за этого руль может стоять криво, а регулировки по сторонам окажутся несимметричными. Отдельно этот вопрос разобран в статье о проверке подрамника после удара.

5. Проверяют пыльники, вал и герметичность

Пыльники должны быть целыми, сухими, не перекрученными и правильно закреплёнными хомутами. На гидравлической рейке жидкость внутри пыльника может указывать на внутреннюю течь. Также осматривают входной вал, соединение с рулевой колонкой, трубки и штуцеры.

На электрической рейке проверяют корпус электромотора, проводку и разъёмы. Внешне целый узел ещё не обязательно исправен: часть дефектов проявляется только под нагрузкой или в определённом положении руля.

6. Оценивают люфт и плавность работы

Помощник короткими движениями поворачивает руль около центра, а мастер следит, как усилие передаётся на колёса. Задержка, стук или движение корпуса требуют дальнейшей проверки.

Затем механизм медленно проходят по рабочему диапазону. Если в одном положении руль вращается тяжелее или закусывает, причиной может быть не только сама рейка, но и деформированная тяга, повреждённый шарнир, рулевая колонка или деталь подвески. Источник определяют последовательно, а не по одному звуку.

Подтяжка прижима рейки не считается универсальным способом убрать стук. Чрезмерный прижим делает руль тугим, ухудшает возврат в центр и может ускорить износ механизма.

7. Проводят компьютерную диагностику

На автомобилях с электроусилителем считывают ошибки и смотрят фактические параметры: показания датчика момента, угол поворота, напряжение питания и состояние калибровок. После удара ошибка не всегда означает, что рейку нужно менять. Причиной может быть повреждённый разъём, просадка напряжения или нарушенная базовая установка.

Обратное тоже верно: отсутствие лампы на панели не подтверждает исправность механической части. Вал, зубчатая пара, тяги или крепления могут быть повреждены без электронной ошибки. Простое стирание кода без поиска причины ремонтом не является.

8. Измеряют геометрию и проводят контрольную поездку

Стенд сход-развала показывает углы установки колёс и помогает понять, удаётся ли вывести их в допуск нормальными регулировками. Насторожить должны ситуации, когда одна тяга выкручена намного сильнее другой, руль имеет разное число оборотов до левого и правого упора или нужные углы не удаётся получить.

Стенд не видит состояние зубьев, вала, втулок и уплотнений рейки. Поэтому сход-развал проводят после механической проверки и ремонта, а не вместо них.

Контрольную поездку выполняют только после устранения опасных дефектов. На небольшой скорости оценивают:

• стоит ли руль прямо;
• держит ли автомобиль направление;
• одинаково ли руль вращается в обе стороны;
• возвращается ли он после поворота;
• нет ли стука и постороннего шума;
• не появляются ли снова ошибки рулевого управления и стабилизации.

Гидравлическая и электрическая рейка: что проверяют по-разному

Гидравлическая рейка

После удара особенно внимательно осматривают уплотнения, трубки, шланги и соединения. Влага на корпусе может быть старым запотеванием, поэтому подозрительное место иногда очищают и осматривают повторно. Падение уровня жидкости, пузырьки в бачке и вой насоса требуют проверки всей системы.

Простой долив не устраняет повреждённое уплотнение или трубку. Если жидкость ушла, нужно найти место утечки и выяснить, связано ли оно с ударом.

Электрическая рейка

Здесь нет жидкости гидроусилителя, зато есть электромотор, блок управления, датчики, проводка и разъёмы. После механического ремонта на некоторых автомобилях требуется базовая установка датчика угла поворота, адаптация крайних положений или калибровка связанных систем помощи водителю.

Точный перечень процедур зависит от марки, модели и комплектации. Универсальный «сброс» не заменяет заводскую последовательность диагностики и настройки.

При любом типе усилителя механическая часть остаётся критически важной. Если на панели нет ошибок, это ещё не означает, что вал, зубчатая пара и крепления не пострадали.

Ремонтировать рейку или менять

Решение принимают после диагностики. Оно зависит от конструкции узла, характера повреждения и перечня операций, которые допускает производитель.

Если проблема ограничена крепежом, втулками или наружным пыльником, а внутренние детали исправны, ремонт может быть сравнительно небольшим. Течь через внутренние уплотнения, повреждение вала, зубьев, корпуса, датчика или электромотора требует другого объёма работ.

Особенно осторожно оценивают трещины корпуса и деформированные силовые детали. Рейка должна не просто перестать стучать, а предсказуемо работать под нагрузкой. В одних случаях допустимо профессиональное восстановление узла, в других безопаснее поставить новый или заводской восстановленный механизм. Возможность ремонта определяют по конкретному повреждению и требованиям для данной модели.

При выборе варианта уточните:

• что именно повреждено;
• какие детали заменят;
• что останется старым;
• как проверят узел после ремонта;
• требуется ли калибровка;
• какая гарантия действует на работу и детали.

Самая низкая цена без понятного состава работ — слабый ориентир. Не менее важно устранить первопричину. Если поставить исправную рейку на смещённый подрамник или оставить погнутый кулак, геометрия останется неправильной, а новый узел снова будет работать с лишней нагрузкой.

Типовой сценарий после удара о бордюр

Представим распространённую ситуацию: автомобиль правым передним колесом ударился о бордюр при небольшом вывороте руля. На диске появилась вмятина, руль сместился от центра, а на мелких неровностях возник одиночный стук. Владелец заменил наконечник и сразу сделал сход-развал. Углы удалось выставить, но через несколько дней руль снова встал криво.

В таком случае повторная диагностика может показать, что наконечником повреждения не ограничились. Например, тяга немного изогнута, а в креплении подрамника есть след смещения. Корпус рейки при этом может оставаться сухим, а зубчатая пара — работать без закусывания.

Правильный порядок будет таким: восстановить положение подрамника, заменить повреждённые детали, убедиться в исправности креплений рейки, затем повторно измерить геометрию. Этот сценарий показывает главное: красивый протокол сход-развала не устраняет деформированный металл и не заменяет проверку механики.

Частые ошибки после удара колесом

Считать отсутствие течи доказательством исправности

Механическое повреждение может быть полностью сухим. Люфт, деформация тяги, смещение корпуса или повреждение зубчатой пары не обязаны сопровождаться утечкой.

Менять только наконечник

Наконечник расположен ближе к колесу и действительно часто страдает первым. Но удар мог пройти дальше — во внутренний шарнир, тягу, рейку и подрамник. После замены одной очевидной детали цепочку всё равно нужно проверить.

Убирать стук подтяжкой рейки

Без измерения люфта и оценки плавности такая регулировка может замаскировать симптом. Слишком сильный прижим делает руль тяжёлым и мешает нормальному возврату.

Делать сход-развал до ремонта механики

Регулировкой нельзя выпрямить погнутый рычаг, кулак или тягу. Если сначала выставить углы, а потом заменить повреждённые детали, процедуру придётся повторять.

Игнорировать ошибку усилителя

Если руль пока вращается, это не значит, что ошибка безопасна. При следующем запуске или росте нагрузки система может перейти в ограниченный режим. Сначала считывают код и проверяют причину.

Принимать автомобиль только по погасшей лампе

После ремонта нужно оценить не только приборную панель. Важны механическая проверка, положение руля, протокол углов и поведение автомобиля на контрольной поездке.

Чек-лист после ремонта

Перед приёмкой автомобиля проверьте:

• руль стоит прямо при движении по ровной дороге;
• число оборотов от центра до левого и правого упора одинаковое либо соответствует норме для конкретной модели;
• усилие плавное и не отличается по сторонам;
• нет стука при коротких движениях руля около центра;
• руль возвращается после поворота без рывков и закусывания;
• автомобиль не уводит и не требует постоянных подруливаний;
• корпус рейки, пыльники, трубки и соединения сухие;
• разъёмы и проводка закреплены;
• нет активных ошибок рулевого управления и стабилизации;
• углы установки колёс находятся в допустимом диапазоне;
• при полном вывороте шины не задевают арку, защиту и другие детали;
• в заказ-наряде перечислены заменённые детали и выполненные работы;
• у вас есть итоговый протокол сход-развала, если процедура требовалась.

Если после ремонта снова появился стук, руль сместился или машину стало уводить, лучше вернуться на диагностику сразу, не дожидаясь усиления симптомов.

FAQ

Можно ли ехать, если после удара руль стал лишь немного криво?

Кривое положение может быть связано со сбитой регулировкой, погнутой тягой или рычагом, а также со смещением подрамника. До проверки нельзя считать это безобидным изменением. Если есть сильный увод, закусывание, заметная течь или ошибка усилителя, машину лучше доставить на эвакуаторе.

Покажет ли сход-развал повреждение рулевой рейки?

Нет, напрямую не покажет. Стенд измеряет углы установки колёс и помогает увидеть косвенные несоответствия, но не оценивает зубья, вал, уплотнения, втулки и электронику рейки. Сход-развал — часть диагностики, а не замена осмотра механизма.

Всегда ли после сильного удара нужно менять рейку?

Нет. Нередко основной ущерб приходится на диск, наконечник, тягу, рычаг или поворотный кулак. Рейку ремонтируют или меняют только после проверки креплений, люфта, плавности хода, герметичности и электронных компонентов.

Почему стук слышен только на мелких неровностях?

При коротких и быстрых перемещениях колеса лучше проявляются люфты креплений, втулок, внутренних шарниров и деталей подвески. Похожий звук могут давать разные узлы, поэтому источник ищут на подъёмнике, поочерёдно проверяя соединения.

Нужна ли калибровка после ремонта?

На некоторых автомобилях с электроусилителем и системами помощи водителю требуется базовая установка датчика угла, адаптация крайних положений или калибровка связанных систем. Необходимость и порядок проверяют по документации конкретной модели.

Можно ли ограничиться заменой погнутой рулевой тяги?

Иногда да, если остальные детали исправны. Но сама деформация тяги говорит о значительной нагрузке. Перед ремонтом нужно проверить наконечник, внутренний шарнир, рейку, подрамник и подвеску, а после замены — измерить углы установки колёс.

Что попросить у сервиса после диагностики?

Попросите перечислить найденные повреждения, показать люфт, деформацию или течь, объяснить связь между состоянием рейки, тяг и подрамника. После ремонта полезно получить заказ-наряд с перечнем деталей и работ, протокол сход-развала и результаты контрольной проверки.

Если после сход-развала автомобиль едет прямо, значит ли это, что всё исправно?

Не обязательно. Углы могли вывести в допуск за счёт крайних или несимметричных регулировок, а механическое повреждение при этом осталось. Важны не только цифры на стенде, но и положение тяг, количество оборотов руля до упоров, отсутствие люфта, плавность работы и состояние креплений.

Когда после удара можно обойтись наблюдением?

Только если удар был слабым, нет повреждений шины и диска, положение руля и колеса не изменилось, автомобиль не уводит, посторонних звуков нет, усилитель работает как прежде и при осмотре не найдено дефектов. Если остаются сомнения, проверка ходовой и рулевого управления безопаснее ожидания: часть повреждений не видна снаружи.
