Проверка рулевого наконечника после удара колесом

После удара колесом рулевой наконечник стоит проверить, даже если машина пока едет прямо, а руль поворачивается как обычно. Эта деталь передаёт усилие от рулевой тяги к поворотному кулаку. Удар о бордюр, край ямы или другое препятствие может погнуть палец, повредить шарнир или пыльник, ослабить соединение и изменить схождение. Одни неисправности заметны сразу, другие проявляются только под нагрузкой.

Проверять нужно не только сам наконечник. Нагрузка проходит через колесо, ступицу, поворотный кулак, рулевую тягу и другие детали подвески. Поэтому полноценная диагностика включает осмотр шины и диска, проверку шарниров на люфт, оценку тяги, кулака и ступицы, а после устранения повреждений — измерение углов установки колёс.

Если колесо заметно сместилось в арке, руль заклинивает, машину резко уводит, слышен сильный металлический стук, повреждена боковина шины или палец наконечника вышел из кулака, продолжать движение нельзя. Нужен эвакуатор. При отсутствии таких признаков иногда можно очень осторожно доехать до ближайшего сервиса, но только на небольшой скорости, без резких манёвров и торможений.

Почему небольшая деталь так важна

Рулевой наконечник соединяет рулевую тягу с поворотным кулаком. Внутри корпуса расположен шаровой палец. Во время работы подвески он меняет угол, но не должен иметь ощутимого осевого или радиального люфта. Пыльник удерживает смазку и не пропускает к шарниру воду, песок и дорожные реагенты.

При боковом ударе нагрузка идёт от шины и диска через ступицу и кулак к наконечнику и тяге. Повреждение не обязательно выглядит как явный излом. Палец может немного погнуться, конусное посадочное место — деформироваться, а резьбовое соединение, которым регулируют схождение, — сместиться. Даже небольшое изменение эффективной длины рулевой тяги влияет на положение колеса. В результате руль перестаёт стоять по центру, автомобиль тянет в сторону, а протектор быстрее изнашивается по внутреннему или внешнему краю.

Нельзя считать наконечник исправным только потому, что он не развалился, а пыльник выглядит целым. Скрытый люфт или деформация проявляются при приложении нагрузки. После сильного удара также важно проверить всю связанную цепочку деталей, иначе замена одного наконечника не решит проблему.

Что могло повредиться после удара

Возможны разные последствия:

• изгиб шарового пальца или повреждение в зоне перехода сечения;
• новый люфт в шарнире;
• разрыв, прокол или смещение пыльника;
• выход смазки и попадание внутрь воды или абразива;
• деформация корпуса наконечника;
• ослабление контргайки и изменение положения наконечника на тяге;
• повреждение резьбы рулевой тяги;
• деформация конусного соединения пальца с поворотным кулаком;
• изгиб рулевой тяги, рычага или самого кулака;
• натяжение либо перекручивание пыльника при крайнем положении руля;
• контакт наконечника с диском, кулаком, рычагом или другой соседней деталью.

На глаз слегка погнутый стальной палец может казаться ровным. Трещина иногда скрывается под грязью или находится у основания пальца. Поэтому фотографии снизу недостаточно: деталь нужно очистить, осмотреть при хорошем освещении, сравнить с противоположной стороной и проверить под контролируемой нагрузкой.

Когда движение нужно прекратить

Остановитесь в безопасном месте и вызывайте эвакуатор, если есть хотя бы один из следующих признаков:

• колесо стоит под заметным углом или сильно смещено относительно арки;
• руль внезапно стал тяжёлым, закусывает или поворачивается рывками;
• свободный ход руля резко увеличился;
• при небольшом повороте слышен удар, а колесо реагирует с задержкой;
• палец наконечника вышел из кулака, отсутствует гайка или соединение разошлось;
• на наконечнике, тяге или корпусе шарнира видны трещина, залом либо сильный изгиб;
• пыльник разорван, а шарнир заметно болтается;
• шина трётся о кузов или подвеску;
• машина резко меняет направление при торможении или отпускании педали газа;
• повреждены тормозной шланг, провод датчика ABS, колесный диск или боковина шины.

Не пытайтесь «проверить» машину разгоном, резким перестроением или поездкой по неровной дороге. Если шарнир разрушится окончательно, колесо может потерять связь с рулевым механизмом. При сомнительном состоянии соединения даже короткая дорога до сервиса своим ходом не оправдывает риск.

Что можно проверить на месте

Самостоятельный осмотр помогает решить, можно ли осторожно ехать в сервис или нужен эвакуатор. Он не заменяет диагностику на подъёмнике.

Поставьте автомобиль на ровной твёрдой площадке, включите стояночный тормоз и заглушите двигатель. Если нужно снять колесо, используйте предусмотренные производителем точки подъёма и надёжные опоры. Не залезайте под автомобиль, который удерживает только штатный домкрат.

Сравните положение колёс

Установите руль прямо и посмотрите на автомобиль спереди. Сравните правое и левое передние колёса: их наклон, направление и расстояние до передней и задней кромки арки. Затем осмотрите машину сбоку. Если при прямом руле одно колесо явно повёрнуто сильнее другого, геометрия изменилась. Однако по одному этому признаку нельзя определить повреждённую деталь.

Проверьте давление в шине, её боковину и диск. Спущенная шина или погнутый обод сами по себе заметно меняют поведение машины. Если через спицы видна внутренняя часть диска, осмотрите и её. Ищите свежие следы контакта и трещины, не касаясь руками острых кромок.

Осмотрите наконечник и пыльник

Если наконечник виден через колесо либо колесо безопасно снято, найдите место соединения рулевой тяги с поворотным кулаком. Грязь можно осторожно убрать мягкой щёткой и салфеткой. Проверьте:

• нет ли свежих блестящих царапин и сколов покрытия;
• не появились ли трещины, заломы или необычный изгиб;
• цел ли пыльник, не сдвинулся ли он с посадочного буртика;
• нет ли следов выдавленной смазки;
• находится ли гайка на месте;
• цел ли шплинт, если он предусмотрен конструкцией;
• не сместилась ли контргайка на резьбе;
• нет ли следов контакта с диском, кулаком, рычагом или подрамником.

Не вращайте наконечник или контргайку, пытаясь самостоятельно поставить руль ровно. Настройка «по числу витков» не заменяет измерение на стенде и может ухудшить управляемость. Не прокалывайте пыльник инструментом и не направляйте на шарнир сильную струю воды.

Можно ли найти люфт руками

Покачивание вывешенного колеса в горизонтальной плоскости иногда выявляет большой люфт, но не указывает его источник. Движение может возникать в наружном наконечнике, внутреннем шарнире тяги, ступичном подшипнике, рулевой рейке или сразу в нескольких узлах.

Если автомобиль надёжно установлен на опорах, помощник может осторожно покачивать колесо, пока второй человек наблюдает за соединениями. Но без опыта легко принять нормальное движение деталей за неисправность или, наоборот, не заметить небольшой люфт. Не прикладывайте большое усилие монтировкой: так можно порвать пыльник и получить ложный результат. Если нет подходящих опор и навыка, безопаснее ограничиться визуальным осмотром.

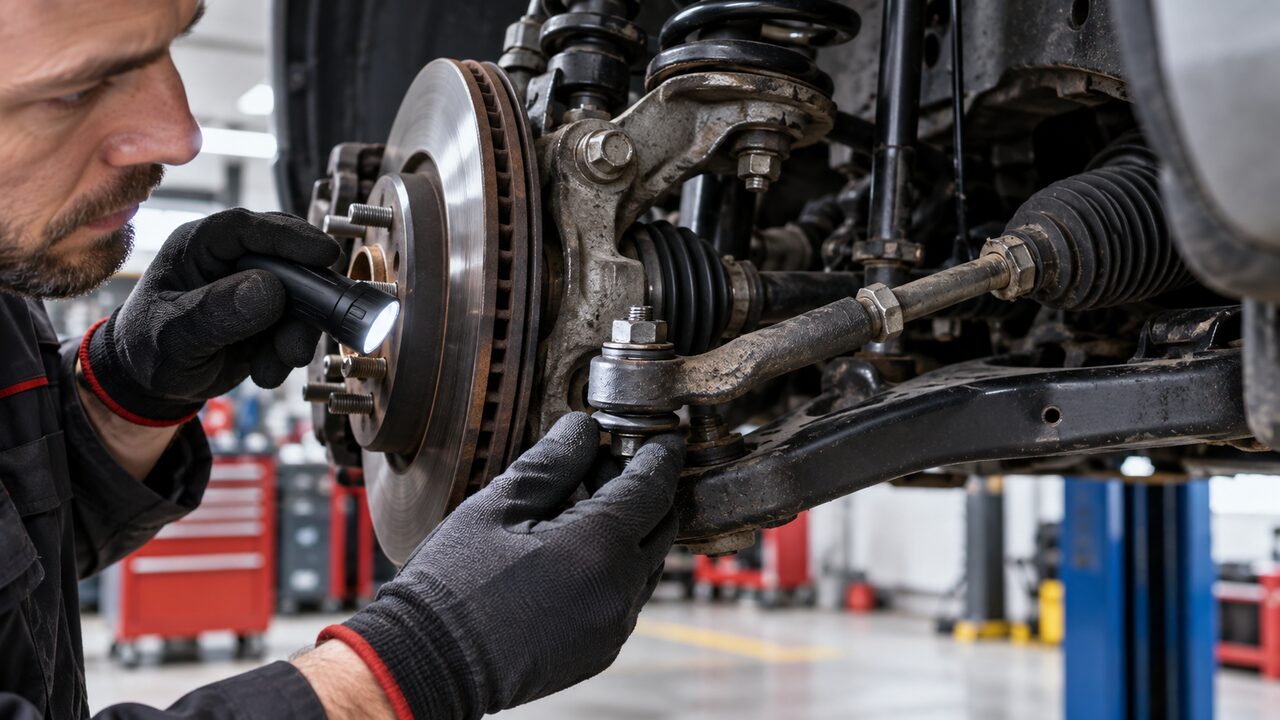

Как наконечник проверяют в сервисе

Диагностика начинается с описания удара. Мастеру полезно знать, какое колесо пострадало, примерно на какой скорости это произошло, куда был повёрнут руль и появились ли увод или стук сразу. Направление нагрузки помогает выбрать детали, которым нужно уделить особое внимание.

Затем автомобиль осматривают на подъёмнике. Разбирать конусное соединение без необходимости не следует: сначала нужно оценить узел в собранном состоянии.

Шарнир и его крепление

Мастер очищает наконечник и осматривает корпус, палец, пыльник, гайку и место посадки в кулаке. Затем создаёт контролируемое перемещение колеса или тяги и следит за шарниром. У исправной детали палец меняет угол плавно, без свободного хода, стука и закусывания. Люфт, рывки, слишком лёгкое перемещение, следы коррозии или выход смазки указывают на неисправность.

Крепёж затягивают моментом, указанным для конкретного автомобиля. Недостаточная затяжка позволяет конусному соединению двигаться; чрезмерная может повредить резьбу. Самоконтрящуюся гайку, шплинт и другие одноразовые элементы меняют, если этого требует изготовитель.

Рулевая тяга и рейка

Замена наружного наконечника не поможет, если погнута тяга или люфтит её внутренний шарнир. Мастер сравнивает форму и положение правой и левой тяг, осматривает пыльники рейки, её корпус и крепления, проверяет реакцию механизма на поворот руля. После сильного удара важно исключить смещение самой рейки или её креплений.

Отдельно этот узел разобран в материале как проверить рулевую тягу после удара колесом. Если стук или свободный ход ощущается ближе к центру автомобиля, потребуется и проверка рулевой рейки после удара.

Поворотный кулак, ступица и подвеска

Конус пальца установлен в поворотном кулаке, поэтому посадочное отверстие также должно оставаться целым. Если оно деформировано или разбито, новый наконечник не обеспечит надёжного соединения.

Одновременно проверяют ступицу и подшипник, шаровую опору, рычаги, амортизатор, подрамник и их крепления. Похожие симптомы могут иметь разные причины. Например, люфт ступичного подшипника иногда ощущается при том же покачивании колеса, что и люфт рулевого наконечника.

После заметного бокового удара полезно понимать, как проводится проверка поворотного кулака и проверка ступицы и подшипника. Эти узлы требуют отдельных методов диагностики и ремонта.

Почему одного сход-развала недостаточно

Углы установки колёс измеряют после проверки и устранения механических повреждений. Стенд не заменяет осмотр. Он показывает схождение, развал и, если оборудование и конструкция автомобиля позволяют, другие параметры геометрии. По сочетанию значений можно заподозрить деформацию, но зелёные поля на экране сами по себе не доказывают, что рулевые детали целы.

После замены наконечника схождение регулируют обязательно. До регулировки нужно убедиться, что в шарнирах нет люфта, давление в шинах соответствует требованиям, диски исправны, а подвеска не повреждена. Иначе полученные значения могут оказаться неверными или быстро измениться.

Попросите распечатку результатов до и после регулировки. На ней должны быть указаны автомобиль, дата и измеренные параметры. Если какой-либо угол не удаётся вывести в допустимый диапазон, нельзя просто оставить регулировочную гайку в крайнем положении. Следует искать погнутую тягу, кулак, рычаг, смещённый подрамник или повреждение кузовной точки крепления.

Бывает и обратная ситуация: схождение удалось выставить, но для этого регулировка с одной стороны оказалась почти на пределе. Это повод ещё раз сравнить детали и геометрию, особенно если до удара запас регулировки был нормальным.

Ремонтировать наконечник или менять

Рулевой наконечник непосредственно влияет на управление автомобилем. Погнутый палец или корпус нельзя выпрямлять ударами либо нагревом. После такой правки невозможно подтвердить исходную прочность и точную геометрию детали, а нагрев дополнительно повреждает смазку, вкладыш и пыльник.

Отдельная замена пыльника допустима не всегда. Её можно рассматривать, только если сам шарнир не получил удар, внутрь не попали вода и грязь, смазка сохранилась, люфта нет, а производитель предусматривает такую операцию. После прямого удара или езды с разорванным пыльником обычно безопаснее заменить наконечник в сборе.

Новую деталь подбирают по VIN и каталогу для конкретной модификации. Нужно сверить сторону установки, тип и направление резьбы, длину, размеры конуса пальца и комплект крепежа. Внешне похожие наконечники могут отличаться геометрией. Неподходящая деталь нарушит рабочий диапазон шарнира и регулировку схождения.

Менять ли оба наконечника сразу, решают по состоянию и требованиям производителя. Универсального правила нет. Если второй наконечник исправен, не имеет люфта и повреждений, его замена может не требоваться. Однако проверить противоположную сторону нужно обязательно, особенно при большом пробеге: обе детали работали в одинаковых дорожных условиях.

Частые ошибки после удара колесом

Сразу ехать на регулировку схождения

Регулировка способна поставить руль ровнее, но не устранит трещину, люфт или погнутую тягу. Правильный порядок другой: сначала осмотр и ремонт, затем измерение и регулировка углов.

Менять только деталь, которая стучит

Ударная нагрузка проходит через несколько узлов. Если заменить наконечник, но пропустить деформацию кулака, тяги, рычага или подрамника, автомобиль может продолжить уходить в сторону, а новая деталь будет работать в неправильном положении.

Считать целый пыльник доказательством исправности

Под неповреждённым пыльником может находиться деформированный палец или повреждённый вкладыш. Верно и обратное: царапина на корпусе ещё не доказывает критическую неисправность. Вывод делают после осмотра, проверки люфта и плавности движения шарнира.

Пытаться выправить деталь

Удары молотком и нагрев не возвращают наконечнику подтверждённую прочность. Для рулевого управления такой ремонт создаёт неоправданный риск.

Искать симптом на высокой скорости

Разгон действительно может сделать увод или вибрацию заметнее, но такой эксперимент опасен. Надёжнее поднять автомобиль и последовательно проверить соединения.

Оценивать только сторону удара

Основную нагрузку обычно принимает пострадавшее колесо, но это не исключает проблем с другой стороны, рулевой рейкой или подрамником. Осмотр должен охватывать весь передний мост и связанные точки крепления.

Сценарий: правое колесо ударилось о бордюр

Представим, что автомобиль на небольшой скорости скользнул правым передним колесом в бордюр. После удара при прямолинейном движении руль оказался немного повёрнут влево, а на мелких неровностях появился слабый стук. Визуально колесо стоит почти ровно.

Сразу делать сход-развал в такой ситуации рано. Сначала проверяют давление, боковину шины и обе части диска. Затем осматривают наружный наконечник, внутренний шарнир тяги, поворотный кулак, шаровую опору, рычаг и ступицу. Параллельно проверяют, нет ли следов контакта и не натянуты ли тормозной шланг и провод датчика ABS.

Если в наконечнике обнаружен люфт, а на корпусе есть свежий след удара, деталь заменяют с предусмотренным крепежом. После ремонта измеряют геометрию. Если правое колесо по-прежнему не удаётся вывести в допустимый диапазон, поиск продолжают: регулировкой нельзя маскировать погнутую тягу, кулак или рычаг.

Другой вариант — стука нет, но руль сместился, а шина и диск выглядят целыми. Это всё равно не доказывает, что пострадала лишь регулировка. Небольшая деформация тяги может не давать шума. До измерения углов нужен механический осмотр.

Как принять автомобиль после ремонта

До оплаты попросите показать снятую деталь и объяснить, какой дефект нашли. Уточните, проверялись ли рулевая тяга, кулак, рейка, ступица и подвеска. Сверьте данные новой детали в документах и получите распечатку углов установки колёс.

Во время короткой поездки по безопасной ровной дороге оцените:

• близко ли руль стоит к центру при движении прямо;
• не требует ли автомобиль постоянных подруливаний;
• нет ли стука при медленном проезде мелких неровностей;
• плавно ли руль возвращается после поворота;
• не меняет ли машина направление при спокойном торможении;
• не задевает ли шина кузов или детали подвески;
• не появились ли вибрация и необычный шум.

Не делайте окончательный вывод по одной короткой прямой с выраженным боковым уклоном: такой профиль дороги сам по себе может вызывать небольшой увод. Если руль остаётся кривым, машину тянет или снова слышен стук, вернитесь на повторную диагностику. Распечатку углов сохраните — она пригодится для сравнения.

После нескольких поездок осмотрите протектор обеих передних шин. Новый односторонний износ, «бахрома» на кромках блоков или заметная разница между сторонами требуют повторной проверки.

Практический чек-лист владельца

• Вспомните и запишите, какое колесо приняло удар, в каком направлении, при какой примерной скорости и положении руля.
• До начала движения осмотрите шину, диск и положение колеса в арке.
• Сравните пострадавшее колесо с колесом на другой стороне.
• Проверьте, нет ли течи тормозной жидкости, повреждения шланга или провода ABS.
• При трещине, большом люфте, сильном уводе, заклинивании руля или смещении колеса вызывайте эвакуатор.
• Не вращайте наконечник и контргайку самостоятельно.
• Не проверяйте управляемость разгоном и резкими манёврами.
• В сервисе попросите проверить наружный наконечник, внутреннюю тягу, рейку, кулак, ступицу и подвеску.
• Уточните состояние конусного посадочного места в поворотном кулаке.
• Выполняйте сход-развал только после устранения повреждений и люфтов.
• Получите распечатку углов до и после регулировки.
• На безопасной поездке проверьте положение руля, увод, стуки и отсутствие касаний.
• Через несколько поездок осмотрите передние шины на предмет нового неравномерного износа.
• Если симптомы сохранились, возвращайтесь на диагностику, а не пытайтесь компенсировать их положением руля.

FAQ

Можно ли ехать, если после удара руль стоит криво, но стука нет?

Кривое положение руля говорит об изменении геометрии или положения элементов рулевого управления. По отсутствию стука нельзя понять, ограничилось ли повреждение смещением регулировки. Если увод едва заметен, колесо и шина целы, нет люфта, закусывания и касаний, возможен только осторожный путь до ближайшего сервиса. При выраженном уводе или любых сомнениях безопаснее воспользоваться эвакуатором.

Покажет ли сход-развал, что наконечник погнут?

Стенд покажет отклонение углов, но не всегда назовёт повреждённую деталь. Иногда схождение удаётся вывести в допустимый диапазон резьбовой регулировкой даже при скрытой деформации. Поэтому измерение углов дополняет механический осмотр, а не заменяет его.

Можно ли заменить только пыльник?

Иногда — да, если шарнир не получил удар, не загрязнён, не имеет люфта, смазка не потеряна и изготовитель допускает отдельную замену пыльника. После прямого удара, разрыва с выходом смазки или попадания грязи безопаснее заменить наконечник в сборе.

Нужно ли менять оба наконечника одновременно?

Не обязательно. Второй наконечник меняют по фактическому состоянию или требованиям производителя. Но проверить его нужно в любом случае, особенно если детали давно эксплуатируются.

Почему после установки нового наконечника руль всё равно стоит криво?

Причиной может быть неправильная регулировка, погнутая тяга, деформированный кулак или рычаг, смещённый подрамник, люфт в другом шарнире либо влияние положения задних колёс. Нужны повторная диагностика и анализ всех измеренных углов.

Что означает стук при покачивании колеса?

Сам по себе стук не указывает именно на рулевой наконечник. Источником может быть внутренний шарнир тяги, ступичный подшипник, шаровая опора, крепление рейки или несколько узлов одновременно. Источник определяют, наблюдая за каждым соединением под нагрузкой.

Когда после ремонта проверять шины?

Первый осмотр стоит сделать уже после нескольких поездок. Затем полезно повторить его примерно через 300–500 километров. Если появилась свежая односторонняя «бахрома», быстрый износ одной дорожки или заметная разница между передними шинами, геометрию и подвеску нужно проверить снова.

Можно ли доверять проверке без подъёмника?

Осмотр на земле помогает обнаружить грубое повреждение и решить вопрос с эвакуатором. Но небольшой люфт, деформацию тяги или проблему внутреннего шарнира так легко пропустить. После удара полноценная проверка на подъёмнике остаётся необходимой.
