Проверка кастера после удара колесом: что показывает продольный наклон оси поворота

После удара колесом кастер нужно измерить на стенде вместе с развалом и схождением, но начинать с регулировки нельзя. Сначала проверяют шину, диск, ступицу, рулевые шарниры и детали подвески. Затем смотрят, не сместился ли подрамник и сохранили ли положение кузовные точки крепления. Если кастер справа и слева заметно различается, особенно после удара, это не просто неудобная цифра в отчёте. Такое расхождение часто указывает на смещение или деформацию, причину которой нужно найти.

Кастер - это продольный наклон оси поворота колеса при взгляде на автомобиль сбоку. От него зависят возврат руля, устойчивость на прямой и характер реакции машины на поворот. На многих легковых автомобилях отдельной штатной регулировки кастера нет. Поэтому одно только выравнивание схождения может поставить руль прямо, но не устранить увод или неустойчивость.

Если колесо после удара сдвинулось в арке, шина касается кузова или подвески, руль заедает, а автомобиль резко тянет в сторону, ехать своим ходом не стоит. Безопаснее вызвать эвакуатор.

Почему после удара меняется кастер

Удар о яму, бордюр или другое препятствие начинается в пятне контакта шины, но нагрузка быстро передаётся дальше: на диск, ступицу, поворотный кулак, стойку, рычаги, подрамник и места их крепления к кузову. Положение оси поворота задают сразу несколько точек. Если хотя бы одна из них сместилась, значение кастера меняется.

В подвеске типа McPherson условная ось поворота проходит через верхнюю опору стойки и нижнюю шаровую опору. В многорычажной подвеске её положение определяется геометрией нескольких рычагов. Поэтому одна и та же цифра на стенде может появиться по разным причинам:

• погнулся рычаг;
• сместился или деформировался подрамник;
• получила изгиб стойка;
• повредилась верхняя опора;
• изменилось положение поворотного кулака;
• сместилась кузовная точка крепления.

Деформация не всегда заметна глазом. Сайлентблок может сместиться или надорваться внутри обоймы, подрамник - немного сдвинуться в креплениях, а колесо - уйти вперёд или назад в арке всего на несколько миллиметров. Для появления разницы между правой и левой сторонами этого иногда достаточно.

Какие признаки должны насторожить

По одному симптому нельзя уверенно сказать, что нарушен именно кастер. Но после удара поводом для полной проверки геометрии становятся следующие изменения:

• на ровной дороге автомобиль уходит с прямой;
• после поворота руль возвращается к центру медленнее, чем раньше;
• возврат руля вправо и влево ощущается по-разному;
• усилие на руле стало несимметричным;
• машина сильнее реагирует на колею и боковой ветер;
• при прямых колёсах руль стоит неровно;
• одно переднее колесо заметно сдвинулось в арке;
• при торможении автомобиль меняет направление;
• после регулировки схождения руль стал прямым, но устойчивость не вернулась;
• на распечатке стенда кастер справа и слева заметно различается.

Увод сам по себе не доказывает нарушение кастера. Его могут вызвать разное давление в шинах, повреждение каркаса шины, деформированный диск, подклинивающий тормоз, разница развала или поперечный уклон дороги. Эти причины проверяют параллельно, иначе можно долго искать проблему в исправной подвеске.

Когда движение нужно прекратить

Не пытайтесь оценивать последствия удара разгоном, резким отпусканием руля или перестроениями. Даже короткая поездка может быть опасной, если повреждена деталь, удерживающая колесо.

Эвакуатор нужен, если:

• колесо стоит под непривычным углом или явно смещено относительно арки;
• шина порезана, вздулась, потеряла форму или быстро спускает;
• диск треснул либо сильно замят;
• руль заедает, стал необычно тяжёлым или получил большой свободный ход;
• при повороте слышен сильный удар, хруст или металлический стук;
• виден изгиб рычага, рулевой тяги, стойки или крепления;
• колесо касается подкрылка, кузова, пружины или тормозного шланга;
• повреждены шаровая опора, рулевой наконечник или их пыльники;
• машину резко уводит уже на небольшой скорости.

То, что автомобиль способен медленно ехать, ещё не означает, что подвеска исправна. После удара деталь может сохранить внешнюю форму, но получить трещину или остаточную деформацию и разрушиться при следующей серьёзной нагрузке.

Что проверить до стенда

Хорошая диагностика начинается не с регулировочных гаек. Сначала автомобиль осматривают на подъёмнике и на ровной площадке, сравнивают правую и левую стороны, положение колёс в арках и следы контакта.

Шина и диск

Проверяют давление, протектор, наружную и внутреннюю боковины, бортовую зону и закраины диска. Повреждение каркаса шины способно вызывать увод даже при нормальном давлении. Кривой диск чаще проявляется вибрацией, но также мешает правильно оценивать ощущения на руле и может повлиять на точность измерения при неверно выполненной компенсации биения.

Подробный порядок осмотра есть в материалах о проверке шины после удара и проверке колёсного диска.

Положение колеса в арке

Поставьте колёса прямо и сравните расстояние от шины до передней и задней кромки арки с обеих сторон. Само по себе различие ещё не является диагнозом: форма крыльев и подкрылков может отличаться, а небольшая асимметрия иногда присутствует с завода. Но если после удара одно колесо явно ушло вперёд или назад, нужно измерять колёсную базу по сторонам и проверять точки подвески.

Замер рулеткой у арки годится только как первичная подсказка. Он не заменяет стенд и кузовную измерительную систему.

Рулевые и шарнирные соединения

Мастер должен проверить рулевой наконечник и тягу, шаровые опоры, сайлентблоки, ступичный подшипник и крепления. При люфте показания стенда могут меняться прямо во время работы. Значения удастся ненадолго вывести в допуск, но под нагрузкой колесо снова займёт другое положение.

Не стоит самостоятельно раскачивать соединения длинным рычагом, если вы не знаете контрольные точки и допустимые перемещения. Так легко повредить пыльник или принять нормальную упругость резины за неисправность.

Стойка, рычаги и подрамник

Свежие сколы краски, заломы, вытянутые отверстия и следы смещения шайб или болтов помогают понять направление нагрузки. Но окончательное решение принимают по измерениям. Подозрительную деталь сравнивают с исправной стороной и заводскими данными.

У подрамника важно проверить не только состояние металла и болтов, но и его положение относительно кузова. О том, как это делают, подробнее рассказано в статье о проверке подрамника после удара.

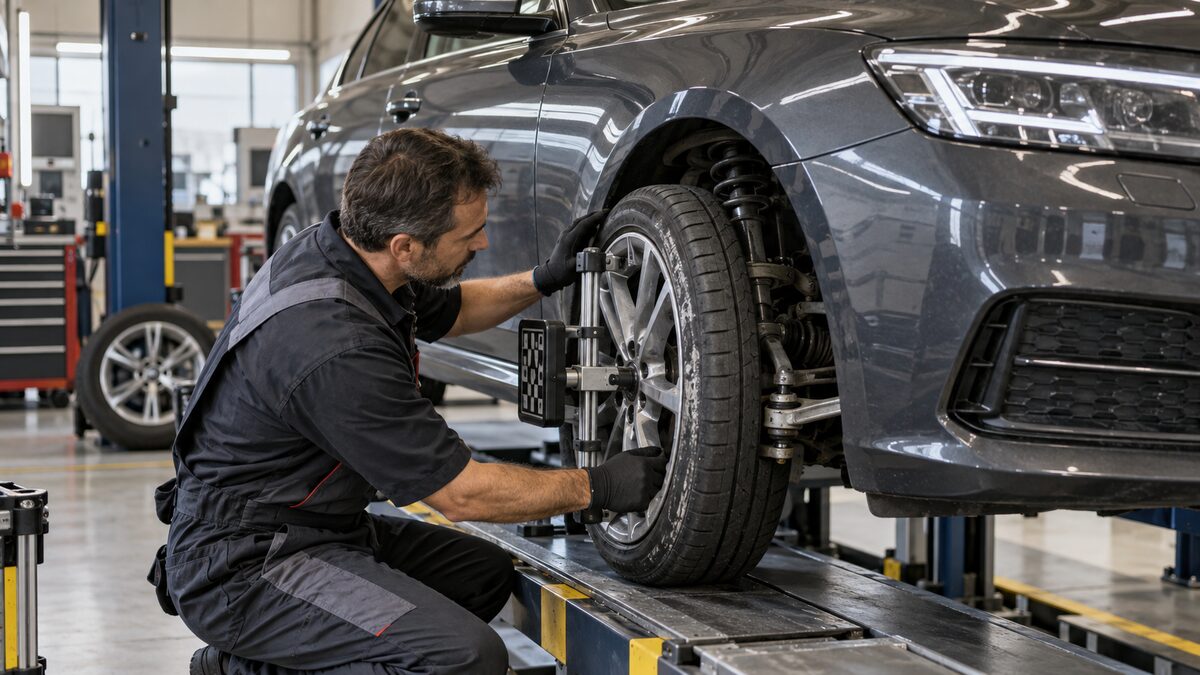

Как измеряют кастер на стенде

Перед измерением автомобиль ставят на исправные колёса с правильным и одинаковым для соответствующей оси давлением. Учитывают требования производителя к загрузке, проверяют отсутствие люфтов. Поворотные круги стенда должны работать свободно, а фиксаторы снимают в предусмотренный процедурой момент.

Кастер обычно не измеряют напрямую линейкой или датчиком угла. Стенд рассчитывает его во время контролируемого поворота колеса влево и вправо. Датчики или камеры фиксируют изменение положения колеса, после чего программа определяет продольный наклон оси поворота.

На результат влияют:

• правильная установка мишеней или датчиков;
• компенсация биения диска;
• свободный ход поворотных кругов;
• отсутствие люфтов;
• точное соблюдение углов поворота;
• ровное положение автомобиля;
• корректно выбранная модель и модификация в базе стенда;
• загрузка, если её отдельно оговаривает производитель.

Попросите полный отчёт со значениями до и после работ, допусками для конкретного автомобиля и данными по обеим сторонам. Зелёный цвет удобен для быстрого просмотра, но не заменяет анализа. Параметр может попасть в широкий допуск, а разница между сторонами всё равно останется необычной для машины, которую начало уводить сразу после удара.

Как читать распечатку

Смотрите не только на цвет ячеек. Важны три вещи:

1. Входит ли каждое значение в допуск производителя.
2. Насколько различаются правая и левая стороны.
3. Совпадает ли направление отклонения с жалобами и результатами осмотра.

В общем случае автомобиль склонен уходить в сторону меньшего положительного кастера. Но это не правило для постановки диагноза по одной строке отчёта. Поведение машины одновременно зависит от развала, шин, давления, тормозов, уклона дороги и особенностей подвески.

Универсальной допустимой разницы для всех автомобилей нет. Нормы зависят от модели, модификации, высоты подвески, колёс и заданной производителем загрузки. Поэтому совет вроде «до половины градуса можно не смотреть» без заводских данных ненадёжен.

Если одно значение вышло из допуска, мастер должен объяснить, какие детали и точки уже проверены. Если обе цифры формально зелёные, но после удара появилась новая разница и машину начало уводить, останавливаться на распечатке рано.

Почему кастер нельзя просто подкрутить

На многих серийных передних подвесках отдельного штатного механизма регулировки кастера нет. Иногда значение пытаются изменить смещением подрамника, нештатными опорами, шайбами, рычагами или растяжками. После удара такой путь допустим лишь в том случае, если производитель предусматривает соответствующую регулировку, а исправность деталей и кузовных точек уже подтверждена.

Нельзя компенсировать погнутый рычаг смещением соседней исправной детали. На неподвижном стенде цифры могут стать красивыми, но кинематика подвески останется нарушенной. Изменятся перемещения колеса при сжатии и отбое, нагрузка на сайлентблоки, а иногда и положение крепежа в соединении.

Если для конкретного автомобиля предусмотрена центровка подрамника, её выполняют по контрольным точкам и с соблюдением моментов затяжки. После этого все углы измеряют заново. Просто ослабить болты и сдвинуть подрамник до появления зелёной ячейки недостаточно.

Что именно могло пострадать

Нижний или верхний рычаг

Даже небольшой изгиб рычага меняет положение шаровой опоры и колеса. Деталь проверяют по форме и размерам, одновременно осматривают втулки и посадочные места. Простая замена рычага не гарантирует результата, если часть нагрузки ушла в подрамник или кузовное крепление.

Сайлентблоки

Резина может надорваться, отслоиться от обоймы или сместиться. Тогда под нагрузкой колесо перемещается вперёд и назад, хотя на вывешенной подвеске явного дефекта не видно. Поэтому сайлентблок оценивают не только визуально, но и в положении, близком к рабочему.

Подрамник

Подрамник способен сдвинуться в креплениях или деформироваться. В этом случае одновременно меняются кастер, развал, положение рулевого механизма и точки крепления рычагов. После допустимой производителем центровки крепёж затягивают по технологии, а геометрию проверяют повторно.

Стойка и верхняя опора

Изгиб корпуса стойки, штока или смещение верхней опоры меняет положение оси поворота. Вместе со стойкой осматривают стакан кузова и крепёж. Новая стойка не исправит смещённую кузовную точку.

Поворотный кулак и ступица

Поворотный кулак может деформироваться без явной складки или трещины. Ступица и подшипник после удара иногда получают биение или люфт. Здесь нужен инструментальный контроль, а не только внешний осмотр. Последовательность проверки разобрана в отдельном материале о поворотном кулаке после удара колесом.

Точки крепления на кузове

При сильном ударе могут сместиться стакан, лонжерон или место крепления подрамника. Тогда автомобиль устанавливают на кузовную измерительную систему и сравнивают контрольные точки. Ровное крыло и одинаковые зазоры снаружи не доказывают, что силовая геометрия сохранилась.

Пример: колесо ушло назад после удара о бордюр

Допустим, правое переднее колесо ударилось о бордюр и визуально оказалось ближе к задней части арки. Руль стал возвращаться хуже, а машину начало тянуть. В таком случае не следует сразу удлинять или укорачивать рулевую тягу.

Сначала проверяют шину и диск, затем рычаг, сайлентблоки, шаровую опору, кулак и подрамник. На стенде фиксируют кастер, развал и схождение до ремонта. Если обнаружен погнутый рычаг, его меняют, но после замены всё равно повторяют измерение: удар мог сместить и подрамник. Только когда механическая причина устранена, выполняют предусмотренные регулировки.

Другой сценарий: колесо в арке выглядит нормально, оба значения кастера входят в допуск, но справа и слева появилась заметная разница. Тогда проверяют шины, тормоза, люфты, правильность загрузки и повторяемость измерения. Если симптомы сохраняются, переходят к измерению деталей и точек крепления. Отсутствие заметной деформации не повод завершать диагностику.

Правильная последовательность диагностики и ремонта

1. Записать, куда пришёлся удар и что изменилось в поведении машины.
2. Проверить давление, состояние шин и дисков.
3. Осмотреть тормозные шланги, проводку датчиков, рулевое управление и подвеску.
4. Проверить люфты, биение ступицы и положение колёс в арках.
5. Измерить все доступные углы до регулировки и сохранить распечатку.
6. Сопоставить данные стенда с результатами механического осмотра.
7. При необходимости измерить рычаги, подрамник и кузовные точки.
8. Заменить или восстановить только подтверждённо повреждённые элементы.
9. Затянуть резинометаллические шарниры в положении, указанном производителем.
10. Повторно измерить кастер, развал и схождение.
11. Выполнить только предусмотренные конструкцией регулировки.
12. Провести безопасный контрольный заезд и выдать итоговую распечатку.

Эта последовательность помогает отделить причину от следствия. Важен не список новых деталей, а подтверждение того, что геометрия восстановлена и поведение автомобиля стало предсказуемым.

Частые ошибки после удара колесом

Сразу регулировать схождение

Схождение действительно часто меняется после удара, но его отклонение может быть следствием погнутой или смещённой детали. Если сначала выставить тяги, исходная причина останется на машине, а первая распечатка с полезными диагностическими данными будет потеряна.

Считать зелёные поля доказательством исправности

Стенд показывает геометрию в конкретный момент. Он не видит трещину, надорванный сайлентблок или ослабленное соединение. Кроме того, внутри допуска может сохраняться непривычная разница между сторонами.

Менять детали по очереди наугад

Замена рычага, затем стойки, затем опоры без измерений быстро увеличивает стоимость ремонта и не гарантирует результата. Нужна проверяемая связь между найденным повреждением и отклонением геометрии.

Смещать подрамник без контрольных размеров

Подрамник нельзя двигать только ради нужного цвета на экране. Сначала выясняют, допускает ли производитель центровку и не деформированы ли сам подрамник и кузовные точки.

Исправлять увод разным давлением

Разное давление способно временно изменить поведение машины, но это не ремонт. Оно ухудшает работу шины, влияет на торможение и маскирует исходную неисправность.

Ставить нештатные регулировочные детали вместо ремонта

Регулируемые опоры, рычаги или шайбы не должны скрывать последствия удара. Их применение обсуждают только для конструктивно предусмотренных задач и после подтверждения исправности базовой геометрии.

Затягивать сайлентблоки в неправильном положении

Если по технологии шарнир нужно затягивать при рабочей высоте подвески, затяжка на полностью вывешенном колесе создаст постоянное скручивание резины. Сайлентблок быстрее износится, а положение рычага под нагрузкой может измениться.

Не измерять геометрию после ремонта

Даже правильно найденная и заменённая деталь не отменяет контроль. Итоговая распечатка нужна, чтобы подтвердить результат, а не просто завершить заказ-наряд.

Что спросить у сервиса

До начала регулировки полезно задать несколько конкретных вопросов:

• Сохранят ли распечатку до ремонта?
• Какие люфты уже проверены?
• Как мастер сравнивал рычаги, подрамник и положение колёс?
• Есть ли на этой модели штатная регулировка кастера?
• Как найденное повреждение связано с отклонением на стенде?
• Проверялись ли кузовные точки, если замена детали не вернула угол в норму?
• Какие болты и шарниры разбирались и в каком положении их затягивали?
• Будет ли повторное измерение после ремонта?

Если вам предлагают «вытянуть кастер» без объяснения причины, попросите назвать конкретный способ и показать, предусмотрен ли он производителем. После кузовных работ нужны результаты измерения контрольных точек. В заказ-наряде должны быть перечислены фактические операции, а не только общая строка «сход-развал».

Практический чек-лист владельца

• Прекратите движение, если колесо деформировано, смещено или касается других деталей.
• Осмотрите шину снаружи и изнутри, насколько это возможно без разборки.
• Проверьте давление и не подкачивайте повреждённую шину ради продолжения поездки.
• Сфотографируйте положение колеса в арке и место удара.
• Запишите, при каких условиях появился увод, шум или изменение усилия на руле.
• Не пытайтесь выровнять руль самостоятельной регулировкой тяг.
• Сообщите сервису направление удара и примерную скорость, не преувеличивая точность оценки.
• Попросите начать с механического осмотра.
• Получите полную распечатку углов до ремонта.
• Сравните правую и левую стороны, а не только цвет полей.
• Уточните, регулируется ли кастер на вашей модификации штатно.
• Попросите показать деталь или точку, которая вызвала отклонение.
• После ремонта получите повторную распечатку.
• На контрольном заезде проверьте прямолинейность движения, возврат руля и отсутствие новых шумов.
• Если разбирался силовой крепёж, уточните, требуется ли его последующая проверка по регламенту сервиса или производителя.

FAQ

Кастер и развал - это одно и то же?

Нет. Развал показывает наклон плоскости колеса при взгляде спереди, а кастер - продольный наклон оси поворота при взгляде сбоку. Эти параметры по-разному влияют на поведение автомобиля, хотя после удара могут измениться одновременно.

Можно ли точно проверить кастер дома?

Нет, для точной оценки нужен исправный стенд, ровная площадка, правильная процедура и данные производителя. Положение колеса в арке, увод и возврат руля могут подсказать, что проверка необходима, но не дают точного значения.

Почему в отчёте сервиса нет кастера?

Некоторые сервисы выдают сокращённую распечатку или ограничиваются регулировкой схождения. После удара попросите полный протокол с кастером, развалом, схождением и связанными углами, которые способен определить стенд для этого автомобиля.

Всегда ли разница кастера вызывает увод?

Нет. На направление движения одновременно влияют шины, давление, развал, тормоза, поперечный уклон дороги и конструкция подвески. Кастер оценивают вместе с симптомами и механическим осмотром.

Можно ли исправить кастер рулевым наконечником?

Обычно рулевой тягой и наконечником регулируют схождение. Ими нельзя правильно компенсировать смещение рычага, стойки, подрамника или кузовной точки. Если после работы с тягами руль стал прямым, это ещё не означает, что причина устранена.

Что делать, если все показатели зелёные, а машину тянет?

Проверить давление, шины, тормоза и люфты, убедиться в правильном выборе модификации в программе стенда и повторяемости измерения. Затем сравнить правую и левую стороны, а не только допуски каждой из них. Если увод появился после удара и сохраняется, диагностику продолжают.

Нужно ли ехать на стенд после несильного удара о яму?

Если появился увод, вибрация, неровное положение руля, шум или заметное смещение колеса, проверка нужна. Даже при отсутствии симптомов внимательно осмотрите шину и диск: внутреннее повреждение не всегда видно сразу.

Что важнее после удара: стенд или осмотр подвески?

Нужны оба этапа. Осмотр выявляет люфты, трещины и деформации, а стенд показывает, как изменилось взаимное положение колёс и осей. По отдельности они дают неполную картину.

Можно ли ездить, если изменён только кастер, а схождение в норме?

Решение нельзя принимать по одной строке отчёта. Если кастер изменился из-за деформированной или смещённой детали, дальнейшее движение может быть небезопасным независимо от схождения. Сначала нужно установить причину отклонения.
