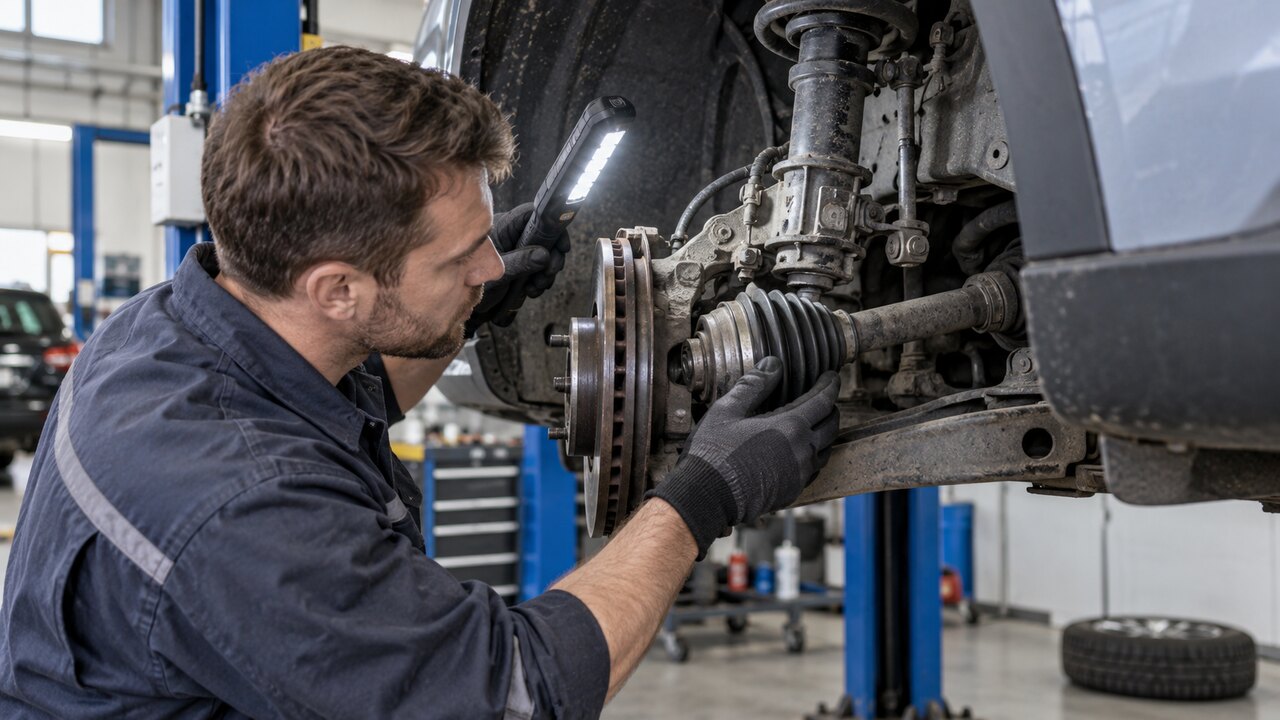

Проверка ШРУСа после удара колесом

После сильного удара колесом проверять нужно не только диск и шину, но и весь привод: наружный и внутренний ШРУСы, вал, ступицу, поворотный кулак, рычаги, подрамник и место входа привода в коробку передач. Если после ямы, бордюра или ДТП появились ритмичные щелчки в повороте, вибрация под тягой, металлический хруст, следы смазки на арке либо колесо заметно сдвинулось, обычную поездку лучше прекратить. При сильной вибрации, течи масла или видимой деформации подвески безопасный вариант — эвакуатор.

Внешне целый пыльник еще ничего не доказывает. Удар способен оставить вмятину на дорожке шарнира, погнуть вал, повредить шлицы или передать нагрузку на сальник и корпус коробки. Верно и обратное: щелчок после удара не означает, что ШРУС точно нужно менять. Похожий звук дают шаровая опора, рулевой наконечник, стойка стабилизатора, тормозной щиток, поврежденный диск и даже ослабленный крепеж колеса. Поэтому привод диагностируют не отдельно, а вместе с подвеской и геометрией кузова.

Если колесо пострадало в аварии, разумно начать с диагностики кузова после ДТП. Затем можно сопоставить найденные повреждения с работами из раздела ремонт после ДТП и общим перечнем услуг Ikriks. Это помогает не заменить исправный привод и не пропустить смещенную точку крепления подвески.

Что могло случиться после удара

ШРУС передает тягу на колесо, одновременно позволяя подвеске двигаться, а колесу — поворачиваться. Наружный шарнир расположен у ступицы и особенно чувствителен к боковым ударам. Внутренний работает ближе к коробке и компенсирует изменение длины и угла привода при ходе подвески.

После удара возможны разные сценарии:

• на рабочих дорожках шарнира появляются вмятины и задиры;
• трескается сепаратор, хотя первое время шарнир продолжает вращаться;
• изгибается приводной вал, из-за чего автомобиль вибрирует под нагрузкой;
• повреждаются шлицы со стороны ступицы или коробки;
• внутренний шарнир выходит из правильной посадки;
• рвется пыльник или сдвигается его хомут;
• смазку разбрасывает по внутренней стороне колеса и арке;
• повреждается сальник коробки, начинается течь масла;
• гнется рычаг, кулак или подрамник, и исправный шарнир начинает работать под нештатным углом.

Последний случай встречается чаще, чем кажется. Если просто поставить новый ШРУС, оставив кривой рычаг или смещенный подрамник, новый узел снова окажется перегружен. Поэтому вопрос «какой ШРУС заказать» должен появляться только после ответа на вопрос «что именно изменилось от удара».

Симптомы, при которых откладывать осмотр не стоит

Щелчки в повороте

Частые ритмичные щелчки при разгоне с повернутым рулем характерны для наружного ШРУСа. Обычно звук повторяется в такт вращению колеса и становится заметнее под тягой. Но после удара сначала исключают касание защиты, деформированный тормозной щиток, люфт шаровой, повреждение ступицы и ослабленные колесные болты.

Не нужно долго ездить кругами с рулем в крайнем положении, пытаясь «проявить» звук. Полный выворот увеличивает угол и нагрузку на шарнир. Короткой контролируемой проверки достаточно, а при громком хрусте лучше вообще не проводить дорожный тест.

Вибрация именно при разгоне

Если кузов дрожит, когда вы нажимаете газ, а накатом вибрация уменьшается, подозрение падает на внутренний ШРУС, погнутый вал или сместившиеся опоры силового агрегата. Однако такой же эффект способны дать деформированный диск, поврежденная шина и ступица. Без сравнения всех узлов диагноз по одному ощущению будет гаданием.

Полезная деталь для мастера: запишите, на какой скорости начинается вибрация, зависит ли она от передачи и исчезает ли при отпускании педали газа. Эти наблюдения не заменят осмотр, но заметно сузят поиск.

Удар или хруст при начале движения

Одиночный стук при трогании бывает связан с люфтом в шарнире, шлицах, опорах двигателя или коробки. Повторяющийся металлический хруст, рывки и кратковременная потеря тяги — уже опасный набор признаков. Разрушающийся привод может окончательно лишить автомобиль хода и повредить соседние детали.

Смазка на колесе или в арке

Густая липкая смазка, разбросанная по кругу, обычно указывает на разрыв пыльника или сдвинутый хомут. Маленькая трещина иногда раскрывается только при повороте колеса, поэтому на прямых колесах пыльник выглядит целым. Если внутрь успели попасть вода и песок, просто заменить хомут и добавить смазку недостаточно: шарнир нужно разобрать, промыть и оценить.

Течь около коробки передач

Жидкость в месте входа привода в коробку может появиться из-за поврежденного сальника, перекоса внутреннего шарнира или неполной посадки привода. Продолжение движения опасно снижением уровня масла. Смазка ШРУСа и масло коробки различаются по консистенции и месту появления, но владельцу не обязательно определять жидкость на ощупь — достаточно не ехать дальше до проверки.

Колесо стоит не так, как раньше

Если колесо ушло назад, вперед или внутрь арки, причина обычно не в самом ШРУСе: геометрию удерживают рычаги, кулак, стойка, подрамник и кузовные точки. Но привод при таком смещении работает на предельном угле, может выйти из коробки или разрушиться. В этой ситуации нужен эвакуатор, даже если автомобиль пока способен двигаться.

Что можно безопасно проверить на месте

Домашний осмотр нужен не для постановки диагноза, а для решения, допустима ли короткая поездка до сервиса. Не залезайте под автомобиль, который держится только на штатном домкрате, не трогайте горячие детали и не вращайте вывешенное колесо при работающем двигателе.

1. Поставьте машину на ровной площадке, включите аварийную сигнализацию и сравните положение правого и левого колес.
2. Осмотрите шину снаружи и по возможности изнутри. Грыжа, порез, разрыв корда или спущенное колесо сами по себе запрещают движение.
3. Посмотрите на внешний и внутренний обод диска. Вмятина может объяснить вибрацию, но не исключает повреждения привода.
4. На заглушенной машине поверните руль и осмотрите доступную часть наружного пыльника. Ищите трещины, свежую смазку и сдвинутые хомуты.
5. С безопасного расстояния проверьте, нет ли свежей течи возле коробки.
6. Если видимых опасных повреждений нет, на минимальной скорости прислушайтесь к звуку при плавном повороте. Не разгоняйтесь и не держите руль на упоре.
7. Обратите внимание, появляется ли вибрация под тягой и уходит ли накатом. При ее усилении сразу остановитесь.
8. Проверьте, не загорелись ли индикаторы ABS, ESP или неисправности трансмиссии.

Не пытайтесь самостоятельно оценивать люфт, дергая привод под машиной. У разных конструкций допустимый осевой ход различается, а нормальное движение внутреннего шарнира легко принять за поломку.

Когда нужен эвакуатор

Не продолжайте движение, если:

• колесо заметно смещено относительно арки;
• рычаг, кулак, стойка или подрамник выглядят деформированными;
• привод касается кузова или соседних деталей;
• из коробки идет свежая течь;
• слышен постоянный металлический хруст;
• вибрация сильная или быстро нарастает;
• автомобиль дергается, теряет тягу либо плохо слушается руля;
• шина порвана, на ней появилась грыжа;
• пыльник разорван, а шарнир явно загрязнен.

Осторожно доехать до сервиса можно только при слабом симптоме, целой шине, нормальном положении колеса, отсутствии течи и видимой деформации. Скорость должна быть небольшой, без резких разгонов, ям и полного выворота руля. Но универсального разрешения «ехать можно» здесь нет: после сильного удара дистанционный совет не заменяет осмотр.

Как проверяют привод в сервисе

1. Восстанавливают картину удара

Мастеру важно знать, какое колесо получило удар, был ли руль повернут, машина двигалась вперед или боком, пришелся ли удар на яму, бордюр или другой автомобиль. Направление нагрузки подсказывает, где искать скрытые повреждения.

2. Осматривают колесо и подвеску

Сначала проверяют шину, диск, ступицу, подшипник, поворотный кулак, рычаги, шаровую опору, рулевые детали, стойку и пружину. Если положение колеса изменилось, оценивать ШРУС отдельно бессмысленно.

3. Проверяют пыльники и посадку привода

Складки пыльника осматривают при разных углах, ищут микротрещины, потертости и выброс смазки. Одновременно проверяют хомуты, шлицевые соединения, стопорные элементы и место входа внутреннего шарнира в коробку.

4. Оценивают плавность и люфты

Привод вращают вручную, сравнивают правую и левую стороны, слушают заедания и оценивают свободный ход. Небольшой технологический люфт сам по себе не означает неисправность. Важны не цифра «на глаз», а неравномерность, закусывание, звук и связь с ударом.

5. Ищут биение вала

Погнутый привод может выглядеть совершенно ровным. При необходимости биение измеряют индикатором или оценивают при безопасном вращении. Если вибрация появляется именно под тягой, особенно внимательно смотрят внутренний шарнир и вал.

6. Осматривают коробку и опоры

Проверяют сальник, посадку шарнира, уровень масла при наличии течи, а также опоры двигателя и коробки. Сдвинутая или порванная опора меняет рабочий угол привода и создает вибрацию даже при исправных ШРУСах.

7. Проводят короткий дорожный тест

Его делают только тогда, когда автомобиль безопасен. Мастер слушает звук в повороте, оценивает вибрацию при наборе скорости и ее изменение после сброса газа. Резкие маневры для такой проверки не нужны.

8. Проверяют углы установки колес

Сход-развал выполняют после замены деформированных деталей. Стенд не выпрямит рычаг и не отремонтирует ШРУС, но покажет, выводятся ли углы в допуск и одинаково ли стоят колеса. Если регулировки не хватает, поиск геометрической причины продолжают.

Наружный и внутренний ШРУС: как различаются проявления

Наружный шарнир чаще щелкает при разгоне в повороте. Внутренний чаще вызывает вибрацию и рывки под тягой, в том числе при движении прямо. Это ориентиры, а не готовый диагноз. Звук слева может казаться звуком справа, а вибрация кривого диска нередко маскируется под неисправность привода.

На полноприводных автомобилях список возможных источников шире: промежуточные валы, подвесные подшипники, карданные шарниры и редукторы. Поэтому совет «выверните руль и сразу поймете, какой ШРУС менять» слишком упрощает реальную диагностику.

Ремонтировать или менять

Если пыльник порван совсем недавно, смазка осталась чистой, а шарнир работает плавно, без заеданий и следов износа, иногда достаточно разобрать узел, промыть его, заложить рекомендованную смазку и установить новый пыльник с хомутами. После сильного удара решение принимают осторожнее: скрытая трещина сепаратора или вмятина на дорожке может проявиться не сразу.

Шарнир обычно меняют при выработке дорожек, щелчках под нагрузкой, трещине сепаратора, закусывании, большом неравномерном люфте или загрязнении, которое уже повредило рабочие поверхности. Погнутый вал не стоит пытаться править «на глаз» — надежное решение обычно заключается в замене подходящей деталью.

Менять отдельный ШРУС или привод в сборе, зависит от конструкции автомобиля, состояния вала и шлицов, качества доступных деталей и стоимости работы. Перед заказом сверяют VIN, сторону установки, тип коробки, число шлицов и фактическую комплектацию. Внешнее сходство здесь ненадежно.

Что проверить одновременно со ШРУСом

Попросите включить в осмотр:

• шину, колесный диск и крепеж;
• ступицу и ступичный подшипник;
• поворотный кулак;
• шаровую опору и рычаги;
• рулевой наконечник и тягу;
• стойку, пружину и опорный подшипник;
• тормозной диск, суппорт, щиток и шланг;
• датчик ABS и его проводку;
• подрамник и точки его крепления;
• опоры двигателя и коробки;
• сальник и уровень масла в коробке;
• геометрию кузовных точек и углы установки колес.

Это не список деталей «под замену». Это список связанных узлов, которые могли принять тот же удар.

Частые ошибки

• Ездить до тех пор, пока тихий щелчок не превратится в громкий хруст.
• Считать целый пыльник доказательством исправности шарнира.
• Менять наружный ШРУС из-за любой вибрации, не проверив диск и внутренний шарнир.
• Ставить новый привод при кривом рычаге или смещенном подрамнике.
• Просто добавлять смазку в узел, куда уже попали вода и песок.
• Использовать случайную универсальную смазку.
• Затягивать ступичную гайку без контроля предписанного момента и доворота.
• Повторно ставить одноразовую гайку или стопорное кольцо.
• Повреждать сальник коробки при монтаже привода и не проверять течь.
• Делать сход-развал до устранения механической деформации.
• Заказывать деталь только по фотографии.
• Не проводить контрольный осмотр после ремонта.

Практический чек-лист владельца

1. Запишите, какое колесо и в каком направлении получило удар.
2. Сфотографируйте положение колеса, диск, шину и свежие следы жидкости.
3. Не мойте зону до диагностики: характер разброса смазки помогает найти источник.
4. Не продолжайте движение при течи, сильном хрусте, рывках или смещенном колесе.
5. Попросите проверить оба шарнира, вал, шлицы и посадку привода.
6. Уточните состояние ступицы, кулака, рычагов, подрамника и кузовных точек.
7. Если нужна замена, сверяйте деталь по VIN и комплектации.
8. Попросите указать в заказ-наряде причину повреждения, а не только название замененной детали.
9. После ремонта проверьте пыльники, хомуты и отсутствие течи.
10. Сделайте сход-развал после устранения деформированных деталей, если удар затронул подвеску.
11. Проведите короткую контрольную поездку: не должно быть щелчков, рывков и вибрации.
12. Через несколько дней повторно осмотрите место сальника и пыльники.

FAQ

Можно ли ездить, если ШРУС щелкает только на полном вывороте?

Это уже повод для диагностики. После удара невозможно заранее сказать, как быстро будет развиваться повреждение. Не провоцируйте звук резкими стартами и долгими кругами с рулем на упоре. Если добавились вибрация, рывки или хруст, нужен эвакуатор.

Может ли ШРУС сломаться при целом пыльнике?

Да. Пыльник защищает шарнир от воды и грязи, но не от механического удара. Повредиться могут дорожки, сепаратор, шлицы или сам вал.

Почему вибрация появляется только при разгоне?

Под тягой меняется нагрузка на внутренний шарнир, вал и опоры силового агрегата. Так проявляются повреждение внутреннего ШРУСа, изгиб вала или смещение опор. При этом диск, шину и ступицу тоже обязательно проверяют.

Нужно ли менять привод целиком?

Не всегда. Иногда достаточно отдельного шарнира или нового пыльника, но решение зависит от состояния вала, шлицов и посадочных поверхностей. После сильного удара привод в сборе порой надежнее и экономически разумнее.

Можно ли просто добавить смазку?

Нет, если внутрь уже попали загрязнения или рабочие поверхности повреждены. Новая смазка не удалит абразив и не восстановит металл. Узел нужно разобрать, очистить и оценить либо заменить.

Покажет ли сход-развал неисправность ШРУСа?

Нет. Стенд измеряет углы колес и помогает выявлять проблемы геометрии. Состояние шарнира, вала, шлицов и пыльников проверяют отдельно.

Может ли удар через привод повредить коробку?

Да. Нагрузка передается на сальник, посадочное место внутреннего шарнира, фланец и опоры. Свежая течь или необычный шум со стороны коробки требуют немедленной проверки.

Почему нельзя затянуть ступичную гайку просто «посильнее»?

Неправильная затяжка влияет на ступичный подшипник и соединение привода со ступицей. Нужны предписанный производителем момент, порядок доворота и, если требуется, новая гайка.

Нужно ли менять оба ШРУСа парой?

Общего правила нет. После одиночного удара меняют подтвержденно поврежденный узел, а противоположную сторону проверяют. Парную замену обсуждают, если оба привода изношены и имеют сопоставимые симптомы.
